Z641H气动法兰闸阀

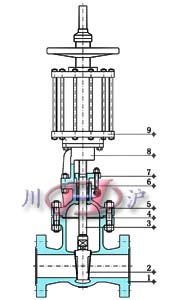

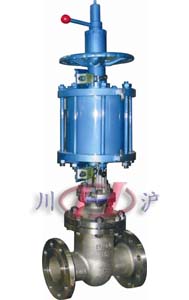

气动法兰闸阀 (带顶装手轮) 气动法兰闸阀 (内部结构图)
气动法兰闸阀 (带顶装手轮) 气动法兰闸阀 (内部结构图)

■ 产品概述

Z641H气动法兰闸阀是由气动执行器及手动法兰闸阀组成。气动法兰闸阀由于采用双层气缸结构,与单气缸式气动闸阀相比,提升力增大了一倍。阀门具备缓冲机构,能有效地减速轻了关闭阀门时,活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,也能避免闸板卡死的现象。

■ 主要技术参数

● 阀体

阀体形式 直通铸造阀
公称通径 DN50~600mm
公称压力 国标PN1.6、2.5、4.0、6.4 MPa;美标ANSI 150、300LB ;日标JIS 10、20、30K
法兰标准 JIS、ANSI、GB、JB、HG等
连接形式 法兰式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等

● 阀内件

阀板形式 垂直板式
流量特性 快开特性

■ 主要零件材料

1 阀体 HT200、WCB、CF8、CF3、CF8M、CF3M
2 阀板 WCB+304、CF8、CF3、CF8M、CF3M
3 阀杆 2Cr13、304、316、316L
4 垫片 聚四氟乙烯、金属石墨垫片
5 阀盖 HT200、WCB、CF8、CF3、CF8M、CF3M
6 填料 柔性石墨、V型聚四氟乙烯填料
7 压盖 HT200、WCB、CF8、CF3、CF8M、CF3M
8 支架 HT200、WCB、CF8、CF3、CF8M、CF3M
9 电动执行器 壳体(HT200、WCB)

■ 主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 150 300 10K 20K
强度试验 2.4 3.75 6.0 9.6 3.0 7.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 2.2 5.5 1.5 2.8
低压密封试验 0.6MPa
