隔膜阀的结构和性能特点

本文出自:川沪      发布时间:2018-03-05

隔膜阀由耐腐蚀的隔膜和内衬耐腐蚀材质的阀体组成。利用隔膜移动来调节流体流量。阀体材料采用铸铁、铸钢或铸不锈钢,内衬各种耐腐蚀或耐磨材料。隔膜材料采用橡胶和聚
四氟乙烯等。适用于强酸、强碱、强腐蚀性流体的切断控制或节流控制。隔膜阀的流路有堰式和直通式两种,堰式隔膜阀的阀体流路中有一个堰,当隔膜压紧到堰时,流体被阻断。直通式隔膜阀的阀体内是直通的,通过隔膜下移压紧阀体来阻断流体,由于阀体直通,因此,阻断流体和密封能力不如堰式隔膜阀。

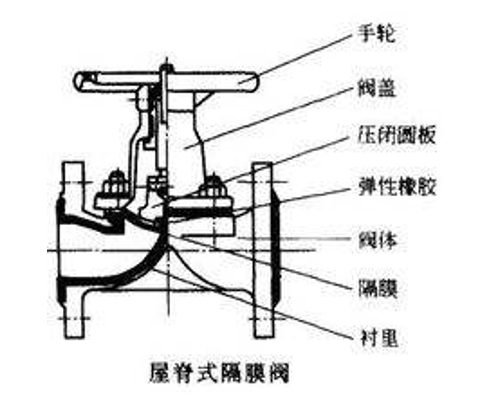

图中所示是隔膜阀结构图。

隔膜阀的结构

普通或带衬里的堰式隔膜阀已被广泛应用于含磨损和腐蚀性应用场合,也被用于食品和卫生应用场合。其流量系数可达相应双座直通控制阀的二倍。由于没有填料和密封问题,其允许工作压力可达1.6MPa,衬里材料可用聚丙烯、PTFE、玻璃或碳氟化合物,公称口径在15~250mm。为防止过高压力损坏膜片,可安装限制开度的限位装置。
隔膜阀的特点如下。
1.流动阻力小,结构简单,因没有填料,被控流体不会外泄,流量系数约是同样通径直通控制阀的1.5倍
2.价格比耐腐蚀材料制造的控制阀要低,国内仍有一定市场。
3.适用于高黏度和有悬浮颗粒流体的控制,但耐温、耐压性较差,一般只适用额定工作压力<PN16,温度小于150"C流体。
4.流量近似快开,在相对行程<60%处,近似显示流量特性。
5.控制精度低,可调范围小,因此,国外已较少采用。随着耐腐蚀材料研究的深人,国外多数应用场合采用耐腐蚀材料做成阀芯、阀座和阀内件,来改善控制阀的动态性能,并使流量特性满足控制要求。
6.卫生和生化等行业应用的隔膜阀被设计成全不锈钢材料(或无毒塑料),流路全部抛光,并且使其不会在阀体内形成滞留,从而保证其行业所需的安全性。
