气动高真空蝶阀

气动高真空蝶阀 气动高真空蝶阀外形尺寸图
气动高真空蝶阀 气动高真空蝶阀外形尺寸图

■ 产品概述

上海川沪阀门有限公司生产的气动高真空蝶阀GIQ是由角行程气动执行器及蝶阀阀体组成,GIQ气动真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动,用于接通或切断真空管路中的气流。气动真空蝶阀适用 介质为纯净空气和非腐蚀性气体,可选配反馈信号装置及电气阀门定位器。
特点:
GIQ型气动高真空蝶阀通常把带有密封槽的法兰连接到长期处于真空状态的一段,而法兰另一面连接在经常放大器一侧,正向使用蝶阀,有利于增加阀板的密封力。真空密封连接可分静密封和动密封。当气动高真空蝶阀以柔性密封连接时在真空橡胶时,是采用放气量较小的真空橡胶制成的厚壁管;多用于口径小于50mm的机械真空泵入口处与被抽气的管道相连接,借以减少机械泵工作时产生的振动对真空系统的影响。当然也可以用于连接在玻璃管,金属管及其他相关的元件的连接上。橡胶管与被连接件之间的连接是通过特制的管接头实现的。
适用场景:
GIQ 气动对夹式蝶阀广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

■ 主要技术参数

零件名称 阀体和蝶板 构件 密封垫(阀体、蝶板)
材料 碳素钢(镀镍) 2Cr13 丁腈橡胶
不锈钢 不锈钢 丁腈橡胶/氟橡胶

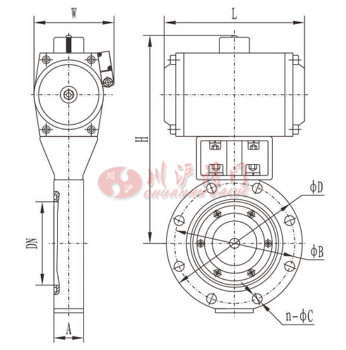

■ 主要外形及连接尺寸

型号 DN 结构长度 D D1 N-Φc H L1
GIQ-32 32 70 90 22 4-Φ9 187 158
GIQ-40 40 80 100 22 4-Φ9 197 158
GIQ-50 50 90 110 22 4-Φ9 207 158
GIQ-63 63 110 130 28 4-Φ9 227 158
GIQ-80 80 125 145 28 8-Φ9 242 158
GIQ-100 100 145 165 28 8-Φ9 262 158
GIQ-125 125 175 200 34 8-Φ11 323 172
GIQ-160 150 200 225 34 8-Φ11 348 172
GIQ-200 200 260 285 40 12-Φ11 450 197
GIQ-250 250 310 335 45 12-Φ11 525 248
GIQ-320 300 395 425 50 12-Φ14 622 248
GIQ-400 400 480 510 60 16-Φ14 733 295
GIQ-500 500 580 610 70 16-Φ14 900 360
GIQ-600 600 720 750 80 20-Φ14 980 370
GIQ-800 800 890 920 100 24-Φ14 1220 410

注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
