DKZ直行程电动执行机构

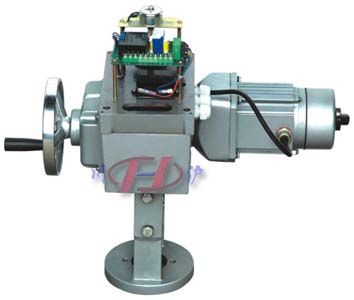

DKZ直行程电动执行机构 DKZ直行程电动执行机构 (内部图)

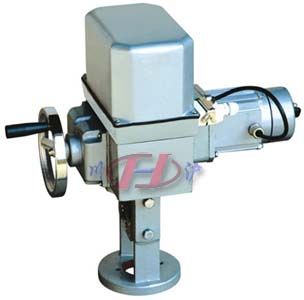

DKZ直行程电动执行机构 (标准型) DKZ直行程电动执行机构 (户外型)

■ 产品概述

川沪公司经营的DKZ直行程电动执行机构以单相交流电源为动力,是DDZ电动单元组合仪表中的执行单元之一,当与伺服放大器配合时,接受统一的0-10mA(或4-20mA)的标准信号,将电流信号转变成相对应的直线位移,自动操纵调节阀门,完成自动调节任务。

■ 结构特点

1、位置发送器采用齿轮式传动,确保限位可靠准确。
2、采用带角度指示的精密导电塑料电位器调试方便,易懂。
3、电路采用环氧树脂封装的模块结构并经高低温老化,确保稳定可靠。
4、电机采用带过载保护的户外型伺服电机。

■ 主要技术参数

项目名称   DKZ标准型(不带H)   DKZ户外型(带H)
控制机构 输入信号
反馈信号 0~10mA DC 4~20mA DC
死区 0.4%~3% 0.4%~3%
基本误差 ±2.5% ±2.5%
回差 1.5% 1.5%
限位 开侧,闭侧 开侧,闭侧
开度检测 精密导电塑料电位器 精密导电塑料电位器
动力 动力 220V,50Hz 220V,50Hz
驱动电机 伺服电机 伺服电机
附属机构 加热器 选择件 选择件
手动机构 手轮 手轮
安装条件 环境温度 无加热器 -25℃~+70℃ 无加热器 -25℃~+70℃
相对湿度 < 95% < 95%
环境气体 无腐蚀性气体 无腐蚀性气体
接线口 十四线插头 接线柱
防护等级 IP65

■ 规格型号

型号 额定负载(N) 额定行程(mm) 全行程时间(S) 额定电流(A) 质量(Kg)
DKZ-310
DKZ-310H
4000 10 8 0.65 50
16 125
25 20
30 24
DKZ-410
DKZ-410H
6400 18 16 0.65 50
30 24
40 32
60 50
DKZ-510
DKZ-510H
16000 30 16 1.5 95
50 30
60 40
100 60
DKZ-610
DKZ-610H
25000 30 16 2.5 110
50 30
60 40
100 60

■ 订货须知

订货时请用户提供以下资料:
1、电动执行器名称,型号,行程;
2、伺服放大器是否需要配置,若需要,请注明名称,型号;
3、本产品适配的的伺服放大器型号如下:ZPE—2030 ZPE—3101;
4、其它特殊要求(如防护等级要求,输入信号要求);
5、行程可以根据用户特殊设计,输出轴用开合螺母连接时请用户说明;
