四氟活塞电磁阀(耐腐蚀电磁阀)

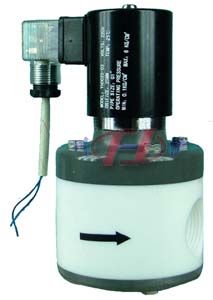

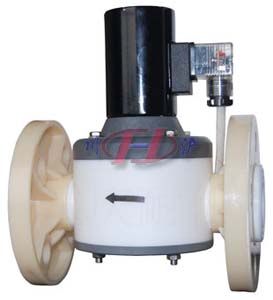

四氟活塞电磁阀 (法兰式) 四氟活塞电磁阀 (螺纹式)
四氟活塞电磁阀 (法兰式) 四氟活塞电磁阀 (螺纹式)

■ 产品概述

川沪牌四氟活塞电磁阀(亦称耐腐蚀电磁阀)采用聚四氟乙烯(塑料王)制造,零压启动、性能稳定密封良好、超长寿命。四氟活塞电磁阀主要应用于石油化工、电力装备、医药机械、化学试剂厂、化学分析仪器、污水处理设备、科研仪器等强酸强碱自动控制系统中。
1、阀体为聚四氟乙烯(塑料王)制造,膜片采用氟橡胶或聚四氟乙烯,其它零件与液体介质完全隔离。
2、采用直接动作式,隔离式密封,泄漏量为零。
3、工作压力为-0.1MPa(10Torr)到1.6MPa,特别适用于低压系统。
4、动作可靠,无噪声。
5、省电、耗电量为同类产品的50%。
6、任意方向安装。

■ 结构原理

本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀开启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关闭。常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

■ 主要技术参数

工作介质 酸碱流体、有机酸、有机溶体、超净流体、药用流体
介质温度 ℃ 180℃
公称压力 (MPa) 1.0、1.6
工作压差 (MPa) -0.1~1.6            0~0.8          0~1.6
电源电压 AC220V、DC24V 其余规格可作特殊订货
泄漏量 (ml/min) 按JB/T735~94·F规定
公称通径 (mm) DN2~-DN15 DN20~DN32
功耗 (VA) AC≤32VA(13W)   DC≤20W AC≤64VA(44W)  DC≤30W
防爆标志 ExmIIT4
出线口接头 内螺纹M20×1.5或1.5米防爆引
环境温度 -5~+40℃(不结冻)

■ 订货须知

订货时必须写明防腐型电磁阀产品型号、ZCF电磁阀电源电压、ZCF电磁阀介质名称、防腐型电磁阀温度等参数。其他特殊要求可以选用以下特殊品种:
1、ZCF—B 防爆电磁阀 用于易爆易燃环境
2、ZCF—X 信号电磁阀 反馈阀门启闭状态及介质流动情况的电信号。
3、ZCF—S 带手动电磁阀 调节开度或停电、检修时可用手动控制,省去旁路
4、安装位置:任意方向安装,溅水的地方,线圈尽量向上安装出口管不能堵死或关闭
5、流动方向与阀上标志一致
6、电源电压应与铭牌一致,允许波动+10%~-15%
