蒸汽电磁阀

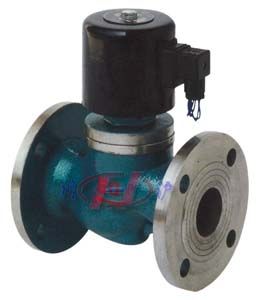

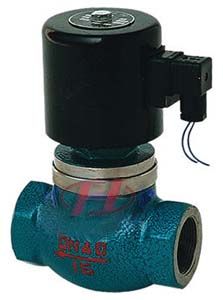

蒸汽电磁阀 (法兰式) 蒸汽电磁阀 (螺纹式)
蒸汽电磁阀 (法兰式) 蒸汽电磁阀 (螺纹式)

■ 产品概述

本公司经营的川沪牌蒸汽电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而蒸汽电磁阀可对系统中的温度、流量、压力等参数进行自动调节或远程控制。
本系列蒸汽电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等经营和科研部门以及浴室、食堂、空调等人们日常生活设施中。

■ 结构特点

耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。
耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。
耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

■ 结构原理

本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯推动主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和动铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

■ 主要技术参数

参数 / 型号 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公称压力 (MPa) 1.0、1.6
工作压差 (MPa) DN15~50 0~1.6
DN65~100 0.05~1.6
介质种类 煤气、空气等 饱和蒸汽 过热蒸汽 水、油、液体 热水 高温水、油
介质温度 ℃ 60 180 220 60 180 220
公称通径 (mm) 15 20 25 32 40 50 65 80 100
流量系数 (Kv) 3.8 7.4 10.3 18.8 25.7 41 58 85 154
阀体材质 不锈钢、碳钢
电源电压 AC220V、DC24V、其余规格可作特殊订货
使用寿命 按JB/T7352~94规定
泄漏量 (ml/min) 按JB/T7352~94·F规定
功耗VA 50

■ 主要外形及连接尺寸

蒸汽电磁阀 法兰式结构图 蒸汽电磁阀 螺纹式结构图
公称通径
DN(mm)
内螺纹连接 法兰连接
H L G H L D D1 D2 b f n-Ød
15 148 92 1/2″ 176 130 95 65 46 14 2 4-Ø14
20 148 92 3/4″ 181 150 105 75 56 16 2 4-Ø14
25 148 110 1″ 210 160 115 85 65 16 3 4-Ø14
32 182 120 11/4″ 221 180 140 100 76 18 3 4-Ø18
40 182 140 11/2″ 230 200 150 110 84 18 3 4-Ø18
50 192 162 2″ 252 230 165 125 99 20 3 4-Ø18
65  /  / 265 290 185 145 118 20 3 4-Ø18
80  /  / 276 310 200 160 132 20 3 8-Ø18
100  /  / 373 350 220 180 156 22 3 8-Ø18
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
