电动衬胶蝶阀


              |
              |

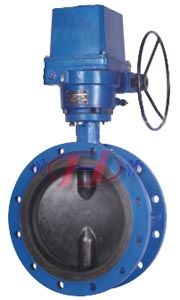

            | 电动衬胶蝶阀 (法兰式)  |

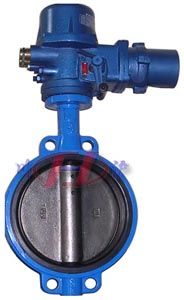

            电动衬胶蝶阀 (对夹式)  |


        ■ 产品概述
        电动衬胶蝶阀是一种衬胶环保防腐蝶阀,不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。电动衬胶蝶阀可根据不同工况条件,选置不同橡胶衬里的阀体以及不同材质(全衬胶、半衬胶、全衬氟及不锈钢)的蝶板,以适应不同的流体、半流体、气体或粉末状管路输送和容器上,作为截流机构或调节装置使用。
          电动衬胶蝶阀可以广泛安装于石油、化工、冶金、电站、城市给排水、环保、医药、食品、造纸等工业系统中,以确保不同使用条件下的密封性、耐腐性。
		■ 产品特点
		1、采用衬胶无销,保证了介质与金属完全隔离,提高了产品的可靠性。
		  2、密封面耐磨性好(橡胶耐磨性是铜的七倍)。
		  3、可以任何位置安装,维修方便。
		  4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
		  5、橡胶材料无任何毒性,并且抗菌、抗霉。产品价格是不锈钢阀门的三分之一。
		■ 主要技术参数
        ● 阀体


            | 阀体形式 |
            直通铸造阀 |


            | 公称通径 |
            DN50~1000mm |


            | 公称压力 |
            PN1.0、1.6 MPa |


            | 法兰标准 |
            JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |


            | 连接形式 |
            法兰式、对夹式 |


            | 阀盖形式 |
            一体式 |


            | 压盖型式 |
            压板压紧式  |


            | 密封填料 |
            V型聚四氟乙烯填料、柔性石墨填料  |


        ● 阀内件

        ● 执行机构


            | 执行器型号 |
            DZW、HQ、CHR、381R |


            | 主要技术参数 |
            电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |


            | 防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄 |


            | 环境温度:-25~+70℃、环境湿度:≤95% |


        注:如需详细执行器参数,请进入电动执行器页面进行查阅。
        ■ 主要零件材料


            | 阀体、底座 |
            球墨铸钢、铸钢、合金钢、不锈钢 |


            | 蝶板 |
            灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |


            | 密封圈 |
            各种橡胶、聚四氟 |


            | 阀杆 |
            2Cr13、不锈钢 |


            | 填料 |
            V型聚四氟乙烯填料、柔性石墨填料  |


        ■ 主要性能指标


            | 公称通径DN(mm) |
            50~1000 |


            | 允许压差(MPa) |
            ≤ 公称压力 |


            | 动作范围 |
            0~90° |


            | 泄露量 |
            零泄露 |


            | 基本误差 |
            ±2.5% |


            | 回差 |
            ±2.5% |


            | 死区 |
            1% (可调) |


        ■ 主要性能规范


            | 公称通径DN(mm) |
            50-1800 |


            | 公称压力 |
            PN(MPa) |
            0.6 |
            1.0 |
            1.6 |


            | 试验压力 |
            强度试验 |
            0.9 |
            1.5 |
            2.4 |


            | 密封试验 |
            0.66 |
            1.1 |
            1.76 |


            | 低压气密试验 |
            0.6 |
            0.6 |
            0.6 |


            | 适用介质 |
            水、蒸汽、油品、污水及有腐蚀性介质 |

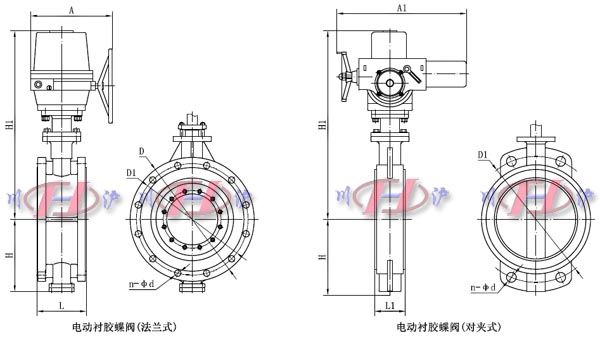

        ■ 主要外形及连接尺寸



            | 公称通径 DN(mm) |
            50 |
            65 |
            80 |
            100 |
            125 |
            150 |
            200 |
            250 |
            300 |
            350 |
            400 |
            450 |
            500 |
            600 |
            700 |
            800 |
            900 |
            1000 |


            | L |
            90 |
            90 |
            100 |
            115 |
            130 |
            140 |
            150 |
            250 |
            270 |
            290 |
            310 |
            330 |
            350 |
            390 |
            430 |
            470 |
            500 |
            550 |


            | L1 |
            43 |
            46 |
            49 |
            56 |
            64 |
            70 |
            71 |
            76 |
            83 |
            92 |
            102 |
            113 |
            127 |
            154 |
            165 |
            190 |
            203 |
            216 |


            | H |
            法兰式 |
            63 |
            70 |
            83 |
            105 |
            115 |
            137 |
            164 |
            206 |
            230 |
            248 |
            289 |
            320 |
            343 |
            413 |
            478 |
            525 |
            585 |
            640 |


            | 对夹式 |
            63 |
            70 |
            83 |
            105 |
            115 |
            137 |
            164 |
            206 |
            230 |
            248 |
            289 |
            320 |
            343 |
            413 |
            478 |
            525 |
            585 |
            640 |


            | n-φd |
            4-18 |
            4-18 |
            8-18 |
            8-18 |
            8-18 |
            8-22 |
            12-22 |
            12-26 |
            12-26 |
            16-26 |
            16-30 |
            20-30 |
            20-33 |
            20-36 |
            24-36 |
            24-39 |
            28-39 |
            28-42 |


            | H1 |
            根据所配执行机构而定 |


            | A |
            根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |


            | D |
            165 |
            185 |
            200 |
            220 |
            250 |
            285 |
            340 |
            405 |
            460 |
            520 |
            580 |
            640 |
            715 |
            840 |
            910 |
            1025 |
            1125 |
            1255 |


            | D1 |
            125 |
            145 |
            160 |
            180 |
            210 |
            240 |
            295 |
            355 |
            410 |
            470 |
            525 |
            585 |
            650 |
            770 |
            840 |
            950 |
            1050 |
            1170 |


        注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
     |
