电动双向金属密封蝶阀

电动双向密封蝶阀 (法兰式) 电动双向密封蝶阀 (对夹式)
电动双向金属密封蝶阀 (法兰式) 电动双向金属密封蝶阀 (对夹式)

■ 产品概述

本公司经营的电动双向金属密封蝶阀系列产品,属长寿命、节能型电动蝶阀。电动双向金属密封蝶阀其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。电动双向金属密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此电动双向金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

■ 产品特点

由于电动双向金属密封蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

■ 主要技术参数

● 阀体

阀体形式 直通铸造阀
公称通径 DN50~1600mm
公称压力 PN1.0、1.6、2.5
法兰标准 JB、ANSI、GB、HG、JIS等
连接形式 法兰式、对夹式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式 蝶形
流量特性 开关型(线性)、调节型(等百分比)

● 执行机构

执行器型号 DZW、CHR、381R、HQ、Q型
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄、手轮
环境温度:-25~+70℃、环境湿度:95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 主要零件材料

零件名称 材料
阀体 铸铁、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢、不锈钢、铬钼钢
密封圈 不锈钢与耐高温石棉板组合成多层次
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
轴承 奥氏体不锈钢、304氮化
填料 柔性石墨

■ 主要性能规范

公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
气密封试验 0.6 0.6 0.6 0.6
渗漏率 <0.1×DNmm3/s (符合GB/T13927-92标准)
适用温度 碳钢:-29℃~425℃ 不锈钢-40℃~600℃
适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式 蜗杆蜗轮传动、气传动、电传动

■ 主要外形及连接尺寸

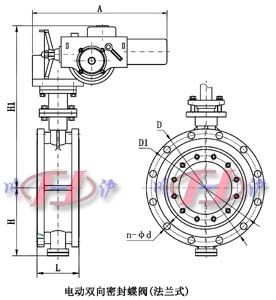

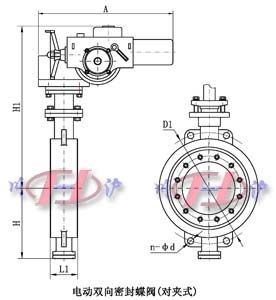

电动双向密封蝶阀(法兰式) 电动双向密封蝶阀(对夹式)
公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 108 112 114 127 140 140 152 165 178 190 216 222 229 267 292 318 330 410
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470 550 640 710 770
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根据所配执行机构而定
A 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
