衬氟截止阀

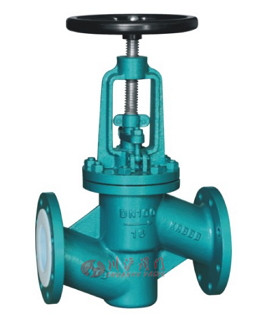

衬氟截止阀 衬氟截止阀

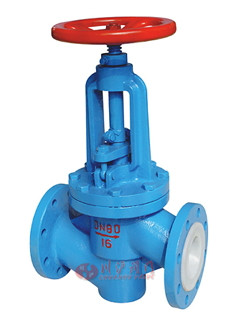

衬氟截止阀 衬氟截止阀

■ 产品概述

川沪阀门生产电动衬氟截止阀有三种形式,分为直通式、直流式和直角式的三种。衬氟截止阀用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,衬氟截止阀适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。衬氟截止阀适用温度∶≤85℃、≤100℃、≤120℃(按照衬里材料)。

衬氟截止阀特点:
具有结构紧凑、启闭灵活、耐腐蚀性能强,衬氟截止阀被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用,但衬氟截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。

■ 基本型号

手动型号 J41F4、J41F46、J41J
气动型号 J641F4、J641F46、J641J
电动型号 J941F4、J941F46、J941J

■ 零部件参数

零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀
Z C P R PL RL
阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M
阀杆 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
填料/压盖 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) PTFE(F4) PTFE(F4)
活节螺栓 35 1Cr17Ni2 1Cr17Ni2
阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
螺母   0Cr18Ni9 0Cr18Ni9
手轮 WCB WCB WCB

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

■ 应用规范

设计与制造 GB12233/GB12235
结构长度 GB12221(长短系列)
连接法兰 GB9113、JB/T79、HG20592
压力试验 GB/T13927
标志 GB12220

■ 主要外形及连接尺寸

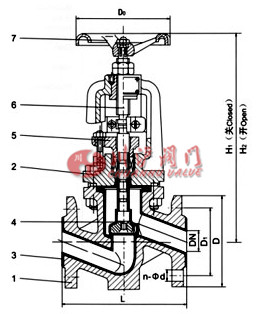

衬氟截止阀外型尺寸图

衬氟截止阀(外形尺寸图)

衬氟截止阀公称压力PN1.0和1.6MPa连接尺寸

公称通径DN 公称压力MPa 工作压力MPa L
mm
D
mm
D1
mm
n-Φd
mm
H1
mm
H2
mm
Do
mm
重量
15 1.6 1.0 1.6 1.0 130 95 65 4-14 213 232 100 4
20 150 105 75 4-14 224 246 100 6
25 160 115 85 4-14 240 272 120 8
32 180 140 100 4-18 262 285 120 10.5
40 200 150 110 4-18 283 310 140 16.5
50 2360 165 125 4-18 311 345 140 18.
65 290 185 1451 4-18 366 410 160 26
80 310 200 60 6/2-18 388 430 200 36.5
100 350 220 180 6/2-18 463 535 280 58
125 400 250 210 6/2-18 495 575 380 64
150 480 285 240 6/2-22 560 60 320 85
200 495 340 295 6/2-22 615 715 360 155
250 622 405 355 10/2-22 790 935 500 243
300 698 460 410 10/2-22 908 1100 500 295
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
