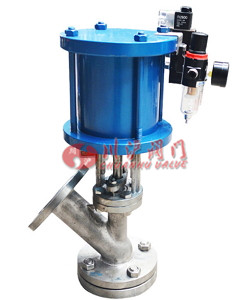

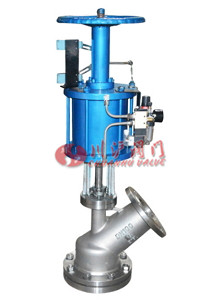

气动放料阀(上展式、下展式)
|
|
气动放料阀(上展式、下展式) |
气动放料阀(上展式、下展式) |
■ 产品概述
FL641F气动放料阀是用气动执行器控制阀门,性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。
1、气动放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的低用温度为-29℃,高温度为425℃。)
2、使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的低使用温度为-100℃,高使用温度为232℃。)
3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)。
■ 主要零件材料
零件名称 |
ZG1Cr18 Ni9Ti系列 |
ZG00Cr18 Ni10系列 |
ZG1Cr18 Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
阀体/阀盖 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
阀杆 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
阀瓣 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
螺母 |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
45 |
■ 主要外形及连接尺寸
|
气动放料阀(上展式、下展式) 结构尺寸图 |
DN |
上法兰 |
上法兰 |
下法兰 |
密封座 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
25 |
115 |
80 |
115 |
85 |
/ |
/ |
32 |
135 |
100 |
135 |
100 |
/ |
/ |
40 |
145 |
110 |
145 |
110 |
80 |
60 |
50 |
165 |
125 |
160 |
125 |
85 |
70 |
65 |
180 |
145 |
180 |
145 |
130 |
85 |
80 |
195 |
160 |
195 |
160 |
135 |
95 |
100 |
215 |
180 |
215 |
180 |
160 |
130 |
125 |
245 |
210 |
245 |
210 |
160 |
140 |
150 |
280 |
240 |
280 |
240 |
185 |
165 |
200 |
335 |
295 |
335 |
295 |
/ |
/ |
注:以上参数均以国标为准,其压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
|
