电动超薄球阀(电动对夹球阀)

电动超薄球阀 (法兰式) 电动超薄球阀 (对夹式)
电动超薄球阀 (法兰式) 电动超薄球阀 (对夹式)

■ 产品概述

该电动超薄球阀(电动对夹球阀)由川沪牌CHR型电动执行器及超薄球阀组成,电动超薄球阀(电动对夹球阀)和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合,广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。

■ 主要技术参数

● 阀体

阀体形式 直通铸造超短阀
公称通径 DN15~150mm
公称压力 PN1.6、2.5、4.0 6.4 MPa;ANSI 150 300 LB ;JIS 10、20 K
法兰标准 JIS、ANSI、GB、JB、HG等
连接形式 对夹式、法兰式
压盖型式 螺母压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等

● 阀内件

阀芯形式 O型球体阀芯
流量特性 近似快开型

● 执行机构

执行器型号 CHR系列角行程执行机构
主要技术参数 电源:AC200/220V,50/60Hz、输出力矩:50N·M~2000N·M、动作范围:0~90°,0~360°
动作时间:15秒/30秒/60秒、保护装置:过热保护、手动操作:同附带手柄操作、限位:电气、机械二重限位
防护等级:相当于IP-65、位置测量:可选装开关或电位计、驱动电机:8W/E、进线接口:PE1/2〞进线线锁
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 主要性能指标

公称通径 15 20 25 32 40 50 65 80 100 125 150
允许压差 公称压力(MPa)
动作范围 0~90°,0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1 350:1

■ 主要零件材料

1 阀体 WCB、CF8、CF8M、CF3M 电动超薄球阀结构图(法兰式) 电动超薄球阀结构图(对夹式)
2 压圈 2Cr13、304、316
3 阀座 PEFE、PPL、304、316
4 球体 2Cr13、304、316
5 阀杆 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 螺母压盖 2Cr13、304、316

■ 主要外形及连接尺寸

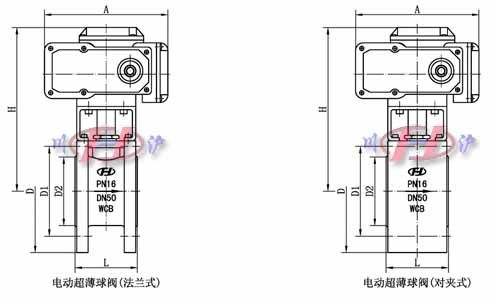

电动超薄球阀(电动对夹球阀)外形尺寸
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150
L 108 112 114 127 140 140 152 165 178 190 216
H 112 115 120 140 170 180 210 240 290 320 350
D 165 185 200 220 250 285 340 405 460 520 580
D1 125 145 160 180 210 240 295 355 410 470 525
D2 46 56 65 76 84 99 118 132 156 184 211
A 根据阀门压力大小而定。配置机型不同,外形尺寸也不相同。可进入电动执行器页面查阅。
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
