电动低温球阀

电动低温球阀 (配防爆执行器) 电动低温球阀 (内部结构图)
电动低温球阀 (配防爆执行器) 电动低温球阀 (内部结构图)

■ 产品概述

电动低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度一般为250mm,或根据设计和计算确定。电动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,不但易燃易爆,而且在升温时要气化,气化时,体积膨胀数百倍。电动低温球阀的材料非常重要,材质不合格,会造成壳体及密封面的外漏或内漏;零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。电动低温球阀经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-6小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。

■ 主要技术参数

● 阀体

阀体形式 二段式铸造阀体
公称通径 DN15~300mm
公称压力 PN1.0、1.6、2.5 MPa
连接形式 法兰式、焊接式
适用温度 -40℃~-196℃
阀盖形式 一体式
压盖型式 压盖压紧式

● 阀内件

阀芯形式 O型球体阀芯
流量特性 近似快开型

● 执行机构

执行器型号 CHR、3810R、DZW、HQ、PSQ
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V-DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 主要性能指标

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允许压差(MPa) 公称压力
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1 350:1

■ 主要零件材料

1 左阀体 CF8、CF8M、CF3M
2 右阀体 CF8、CF8M、CF3M
3 阀座 PEFE、PPL、304、316
4 球体 304、316
5 阀杆 304、316
6 密封填料 PTFE/柔性石墨
7 填料压盖 CF8、CF8M、CF3M
8 联轴器 304、316
9 执行器 配置执行器不同,材质也不相同

■ 主要外形及连接尺寸

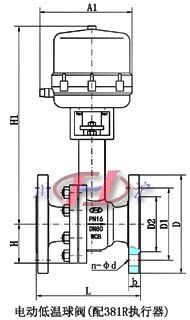

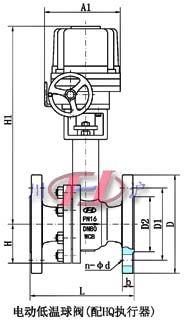

电动低温球阀 电动低温球阀
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根据实际温度及执行机构而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
注:以上参数均为PN1.6MPa不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
