电动高平台螺纹球阀

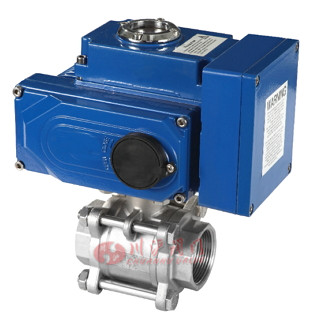

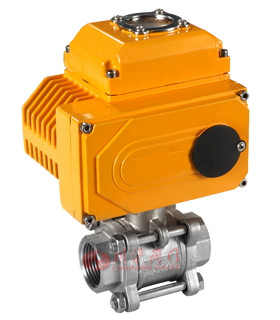

电动高平台螺纹球阀(调节型)	电动高平台螺纹球阀(开关型)

■ 产品概述

电动高平台螺纹球阀是由高平台内螺纹球阀和电动执行器组成，由于球阀使用了高平台设计，使得阀门和电动执行器可以直接连接，免去支架安装的高度。具有结构紧凑、外形美观、方便安装等特点。不同的阀门使用工况，可以选用不同的电动执行器，阀门和开关量控制的电动执行器组成电动开关球阀，阀门和模拟量4-20mA控制的电动执行器组成电动调节球阀。

■ 主要技术参数

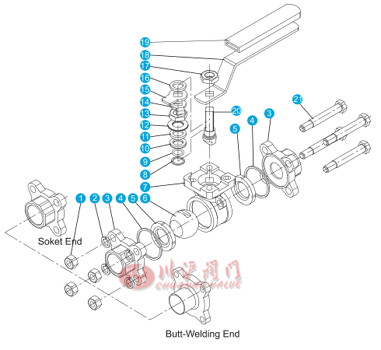

● 阀体分解图

● 零部件材质

ITEM	PART NAME	MATERIAL
1	NUT	A194-8
2	SPRING WASHER	SUS304
3	CAP	CF8M	CF8
4	BODY GASKET	PTFE
5	BALL SEAT	PTFE	R-PTFE
6	BALL	SUS316	SUS304
7	BODY	CF8M	CF8
8	THRUST WASHER	PTFE
9	O-RING	VITON
10	STEM PACKING	PTFE
11	GLAND	SUS304
12	BELLEVILLE WASHER	SUS304
13	STOP NUT	A194-8
14	STOP WASHER	SUS304
15	LOCKING WASHER	SUS304
16	WASHER	SUS304
17	STEM NUT	A194-8
18	HANDLE	SUS304
19	HANDLE COVER	PLASTIC
20	STEM	SUS316	SUS304
21	BOLT	A193-B8

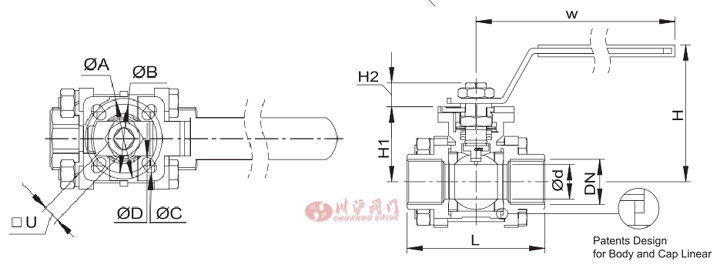

● 球阀结构图

● 扭矩和流量系数CV值

SIZE	L	0d	W	H	H1	H2	0A	0B	0C	0D	□u	TORQUE N.M	CV
1/2"	70	15	125	60	40	8.5	42	36	6	6	9	5	3.4
3/4"	80	20	125	64	44	8.5	42	36	6	6	9	7	7.2
1"	90	25	155	79.5	52	11	50	42	7	6	11	8	12.5
1-1/4"	110	32	155	87	57	11	50	42	7	6	11	15	20.3
1-1/2"	119	38	195	106	70	14	70	50	8.5	7	14	22	28.5
2"	140	49	195	115	80	15	70	50	8.5	7	14	25	47.5
2-1/2"	160	65	245	136	94.5	18	102	70	11	9	17	50	76
3"	201	76	245	147	103	18	102	70	11	9	17	85	108.5
4"	234	96	300	165	123	19	102	70	11	9	19	113	198

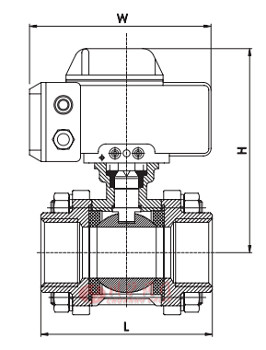

■ 主要外形及连接尺寸

DN	15	20	25	32	40	50	65	80	100
L	70	80	90	110	119	140	160	201	234
H	189	205	218	220	250	256	275	315	350
W	161	161	161	161	161	188	188	268	268

注：另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
