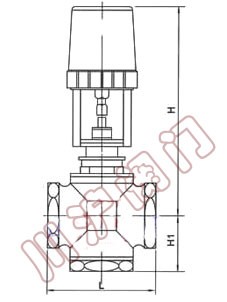

zvsw超小型电动调节阀外形尺寸 |
■ 产品概述
ZVSW系列超小型直行程电动调节阀是继VA-3000系列之后的新一代超小型电子式一体化直行程调节阀。ZVSW系列超小型直行程电动调节阀以220V交流电源为驱动电源，接受标准的4一20mADC或者1-5V控制信号，经伺服放大器控制，使电机带动减速器运行而产生轴向推力，使阀芯作相应移动，改变阀门的开度，达到对压力、温度、流量、液位等工艺参数的调节，从而实现控制的目的，同时伺服放大器还输出一个与执行器的位移相对应的4一20mADC或者1-5V阀位反馈输出信号。ZVSW系列超小型直行程电动调节阀，采用电子式一体化电动执行机构，体积小、重量轻、功能强、伺服放大器内装、操作方便。ZVSW系列超小型直行程电动调节阀广泛应用于电力、暖通中央空调、冶金、轻工等行业的自动化控制系统中，特别适用于高校教学和科研设备，小阀芯口径3mm。
■产品特点
机体一体化结构：集减速器、电机、位置发送器和伺服放大器于一体。
驱动电机体积小、力矩大。执行结构体积只有常规电动执行结构的四分之一。
位置传感器采用导电塑料电位器，体积小、线性好、寿命长、可靠性高。
减速器采用齿轮传送，中心的齿轮采用中心轴旋转型的滚轴，阀轴则采用中央螺丝管道以及定位圆片。
具有电气控制限位功能。
正、反作用控制设置。
断线保护功能。
手动和自动功能。
■ 技术参数
| 输入控制信号 |
4-20mADC，输入阻抗250Ω |
| 位置反馈电位器 |
1K |
| 阀位输出信号 |
4-20mADC，负载电阻0-500Ω |
| 死区 |
0.5-5%连续可调。出产设置为1% |
| 电源 |
220VAC50HZ |
| 工作环境温度 |
-5—+55℃、储存：-20—+65℃，相对湿度<85% |
| 流量特性 |
等百分比、线性 |
| 关闭方向 |
阀杆方向：阀杆下行为阀门关闭方向 |
■ 材料
| 齿轮 |
不锈钢或黄铜 |
| 减速器下板 |
镀锌钢 |
| 外壳 |
防火ABS工程塑料 |
| 支架 |
模铸铝 |
| 阀体 |
不锈钢或黄铜 |
| 阀杆 |
不锈钢 |
| 阀芯 |
不锈钢 |
■ 外形尺寸
| 型号 |
规格DN(mm) |
流量系数
(KV) |
行程
(mm) |
关闭压差
(kpa) |
主要尺寸(mm) |
| L |
H |
H1 |
| ZVSW |
DN20 |
6.9 |
10 |
1400 |
110 |
265 |
80 |
| DN25 |
10 |
16 |
1400 |
110 |
265 |
80 |
| DN32 |
16 |
16 |
800 |
120 |
270 |
85 |
■ 性能与参数
| 公称通径 |
20 |
25 |
| 阀座直径mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
| 额定流量系数kv |
直线 |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
| 等百分比 |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.6 |
2.5 |
4 |
6.3 |
10 |
| 行程 |
10 |
16 |
| 允许压差△MPa |
1.6 |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.0 |
| 允许泄漏量Q |
为KV 值的0.01% |
|
| 配执行器型号 |
ZVSW系列超小型电动执行机构 |
|
| 基本误差% |
±2.5 |
|
| 回差% |
2.0 |
|
| 死区% |
0.5 |
|
| 始终点偏差% |
±2.5 |
|
| 额定行程偏差 |
2.5 |
|
| 可调比 |
30：1 |
|
|
