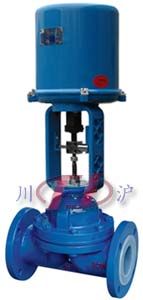

电动隔膜调节阀 (耐酸碱电动调节阀)
|
|
ZRSG电动隔膜调节阀(配3810执行器) |
ZAZG电动隔膜调节阀(配DKZ执行器) |
■ 产品概述
ZRSG/ZAZG型直行程电动隔膜调节阀具有结构简单、流路阻小、流通力比同口径的其它阀大,密封无泄漏,能用于高粘度及悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。该电动隔膜调节阀由隔膜阀配用各类直行程电动执行器组成。电动执行机构内有伺服系统,无需另配服放大器,有输入控制信号(4-20mA或1-5VDC)及单相电源即可控制运转,实现对压力、流 量、温度、液位等参数的调节。
■ 主要技术参数
● 阀体
阀体形式 |
直通铸造隔膜阀 |
公称通径 |
DN15~200mm |
公称压力 |
PN1.0、1.6、2.5 |
法兰标准 |
GB/T9113、 JB/T79 |
连接形式 |
法兰(FF RF RTJ) |
压盖型式 |
螺栓压紧式 |
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
● 执行机构
执行器型号 |
3810、PSL、DKZ |
主要技术参数 |
电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP55、隔爆标志:ExdⅡBT4、ExdⅡBT6(特殊订货)、手操功能:手柄 |
环境温度:-25~+70℃、环境湿度:≤95% |
■ 主要零件材料
阀体 |
HT200、ZG230~450或下述材质衬里 |
隔膜 |
丁荃胶、天然胶、聚四氟乙烯波纹 |
薄膜 |
丁腈橡胶夹增强涤纶织物 |
弹簧 |
60S12Mn、阀体衬里材质及适用范围 |
■ 阀体衬里材料适用场合
阀体衬里 |
使用温度(℃) |
适用介质 |
无衬里 |
-10~+175 |
适用于非腐蚀性介质 |
软橡胶 |
-10~+85 |
有很好的耐磨性能,适用于水泥、粘土、煤尘、干燥化肥等 |
硬橡胶 |
-10~+85 |
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
氯丁胶 |
-10~+105 |
适用于动物油、植物油和润滑油,PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
丁荃胶 |
-10~+120 |
防腐性能和耐磨性能良好,对大部分无机酸和酸性灰浆的耐蚀性好 |
搪瓷 |
-10~+175 |
适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
氟46 |
-10~+190 |
适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
■ 隔膜衬里材料适用场合
隔膜材质 |
使用温度(℃) |
适用介质 |
丁荃胶(B级) |
-40~+100 |
大部分无机酸如:硫酸、氢氟酸、磷酸等适用,耐蚀性好,同时而各种碱和盐类 |
天然胶(Q级) |
-50~+100 |
主要用于净化水、无机盐和烯的矿物酸介质 |
聚四氟乙烯 |
-10~+150 |
极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
■ 额定流量系数Kv、允许压差及额定行程
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
允许压差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
流量系数Kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
行程(mm) |
10 |
16 |
25 |
40 |
60 |
■ 主要性能指标
项目 |
指标值 |
基本误差% |
≤±3.5 |
回差% |
≤2.5 |
死区% |
≤3.0 |
始终点偏差% |
±2.5 |
额定行程偏差% |
±2.5 |
纯滞后 |
≤IS |
允许泄量L/H |
橡胶隔膜片“0”,聚四乙烯隔膜为0.5%×阀额定容量(许用压差下的水) |
绝缘电阻 |
不小于20M |
阻尼特性 |
不大于3周半 |

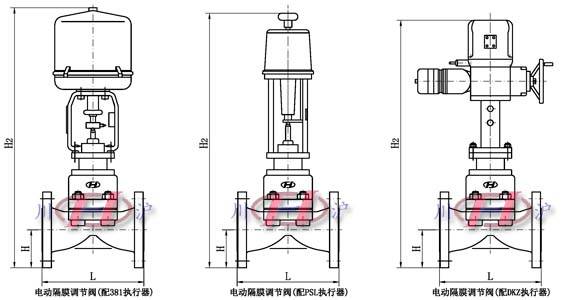

■ 主要外形及连接尺寸
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
L(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
H(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
配PSL |
H2(mm) |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
配381L |
H2(mm) |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
|
