电子式电动高温调节阀

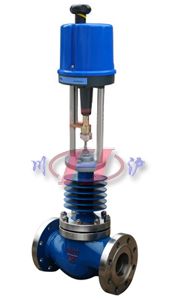

ZDSGW电动高温调节阀 ZRSGW电动高温调节阀

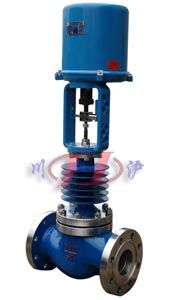

ZDSGW电动高温调节阀 ZRSGW电动高温调节阀

■ 产品概述

ZD(R)SGW电子式电动高温调节阀是由3810系列(PSL系列)电子式电动执行机构和高温调节阀体组成,由3810系列(或者PSL系列)电动执行器和精小型调节阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动高温调节阀调节机构采用平衡式阀塞结构,电子式电动高温调节阀具有阀稳定性好,不易震动,噪音低,对温度敏感性小,允许使用压差不大、温度较大等特点。电子式电动高温调节阀广泛使用于流量大,温度高,泄漏量要求不严格的场合。

■ 主要技术参数

● 阀体

阀体形式 直通铸造球型阀
公称通径 DN25~300mm
公称压力 PN1.6、2.5、4.0、6.4
法兰标准 GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)、焊接(SW BW)
阀盖形式 高温型+230~+450℃、超高温型+230~+560℃
压盖型式 螺栓压紧式
密封填料 金属石墨缠绕垫片、柔性石墨、碳纤维填料

● 阀内件

阀芯形式 单座、笼式、套筒阀芯
流量特性 线性、等百分比

● 执行机构

执行器型号 3810L系列、PSL系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

■ 主要内部结构图

单座柱塞型阀芯 笼式阀芯(导向型) 套筒式(压力平衡式)阀芯
单座柱塞型阀芯 笼式阀芯(导向型) 套筒式(压力平衡式)阀芯

■ 主要零件材料

1 阀体 WCB CF8 CF8M CF3M
2 阀座、套筒 304 304 316 316L
3 阀芯 304 304 316 316L
4 导向套、并帽 304 304 316 316L
5 阀盖 WCB CF8 CF8M CF3M
6 阀杆 304 304 316 316L
7 散热片 304 304 316 316L
8 填料 PTFE/柔性石墨
9 弹簧 65Mn 304 316 316L
10 螺母 304 304 316 316L

■ 主要性能指标

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

■ 额定流量系数Kv、允许压差

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 单座 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
笼式 9 15 23 35 59 95 148 236 355 568 885 1260
套筒 10 16 25 40 63 100 155 250 370 580 900 1300
额定行程(mm) 16 25 40 60 100
允许压差(MPa) 单座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.28
笼式 5.8 5.0 4.9 4.3 3.0 3.7 3.5 3.1 2.8 2,8 2.4 2.0
套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2

■ 主要外形及连接尺寸

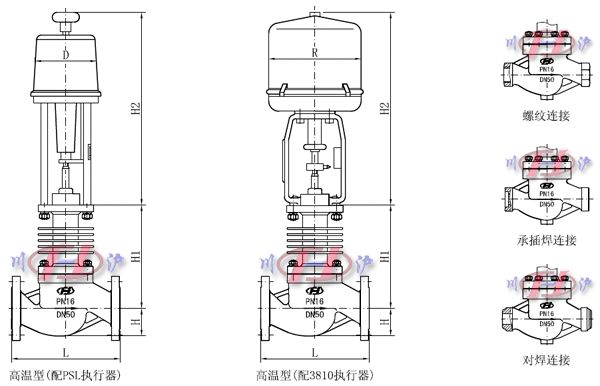

电动高温调节阀外形尺寸
公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880
PN40 197 200 235 267 292 317 368 425 473 640 760 910
PN64 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 396 428 428 436 415 464 507 690 840 632 725 882
H2 PSL 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 257 257 257 310 310 310 310 310
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
