电子式电动三通调节阀

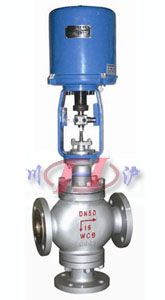

ZDSF(H)电动三通调节阀 ZRSF(H)电动三通调节阀

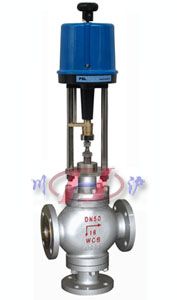

ZDSF(H)电动三通调节阀 ZRSF(H)电动三通调节阀

■ 产品概述

本公司经营的电动三通调节阀,是由PSL系列和3810系列直行程电动执行机构和三通调节阀体组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动三通调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。电动三通调节阀具有调节精度高,动作稳定可靠等优点。电动三通合流调节阀主要用于将两种流体混合成第三种流体;电动三通分流调节阀主要用于将一股流体分成两股流体。电动三通调节阀产品可代替两台互为开关的单、双座调节阀,用于液体、气体、蒸汽等介质的调节与控制。

■ 主要技术参数

● 阀体

阀体形式 三通铸造阀
公称通径 合流阀:DN20~300mm、分流阀:DN80~300mm
公称压力 PN1.6、2.5、4.0、6.4
法兰标准 GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件

阀芯形式 双导向双座套筒型阀芯
流量特性 线性、等百分比

● 执行机构

执行器型号 3810L系列、PSL系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:95%

■ 主要零件材料及结构图

1 阀体 WCB CF8 CF8M CF3M 电动三通调节阀
2 阀座 304 304 316 316L
3 垫片 PTFE/金属石墨垫片
4 阀笼 304 304 316 316L
5 导向套 304 304 316 316L
6 阀盖 WCB CF8 CF8M CF3M
7 阀杆 304 304 316 316L
8 填料 PTFE/柔性石墨
9 弹簧 65Mn 304 316 316L
10 螺母 304 304 316 316L

■ 主要性能指标

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配3810L ±2.5; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

■ 额定流量系数Kv、允许压差

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 分流阀 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流阀 - - - - - - 85 135 210 340 535 800 1360
额定行程(mm) 16 25 40 60 100
允许压差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13

■ 主要外形及连接尺寸

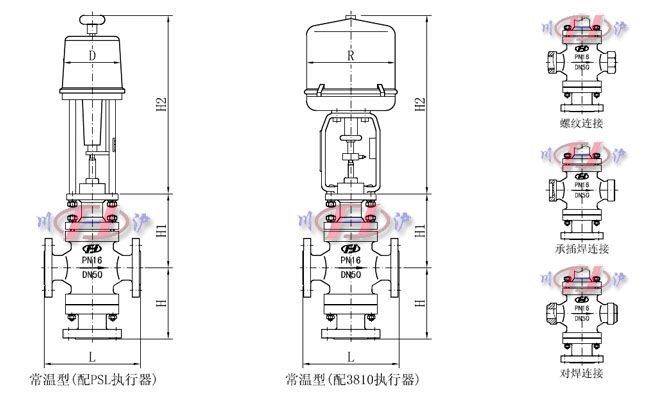

电动三通调节阀外形尺寸
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
H PN16/25 140 140 150 160 180 200 222 230 270 280 306 474 584
PN40 140 140 150 160 180 200 222 230 270 280 306 474 584
PN64 150 160 170 180 200 220 240 260 300 322 380 495 605
H1 155 155 175 180 200 235 250 260 330 350 420 530 680
H2 PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 225 257 257 257 310 310 310 310 310
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
