电动温度调节阀|电动温度控制阀


              |
              |

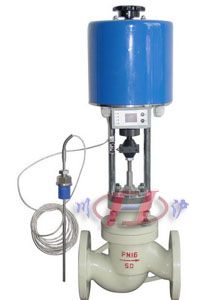

            | ZDSWK电动温度调节阀 |

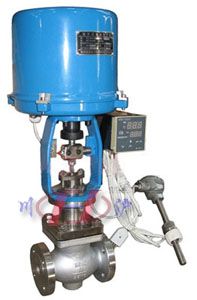

            ZRSWK电动温度调节阀 |


        ■ 产品概述
        ZD(R)SWK电动温度调节阀(电动温度控制阀),由控制阀门、执行器、传感器和毛细管等部件组成。按用途分为加热型和冷却型。电动温度调节阀(适用于较大口径及导热油控制),该阀大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
          电动温度调节阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。主要特点如下:
          1、控制精度高,工作稳定,安全可靠。
          2、感温液体膨胀均匀,比例式调节控制。
          3、温度设定操作简单,调节方便。
          4、体积小、重量轻,安装方便。
		  ■ 工作原理
		  电动温度控制阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理:工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
		  ■ 主要技术参数
        ● 阀体


            | 阀体形式 |
            直通铸造球型阀  |


            | 公称通径  |
            DN15~200mm |


            | 公称压力  |
            PN1.6、2.5、4.0、6.4MPa |


            | 法兰标准  |
            GB/T9113、 JB/T79 |


            | 连接形式  |
            法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) |


            | 阀盖形式 |
            标准型-17~+230℃、高温型+230~+450℃ |


            | 压盖型式  |
            螺栓压紧式  |


            | 密封填料 |
            V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料  |


        ● 阀内件

        ● 执行机构、传感器、毛细管


            | 执行器型号 |
            3810系列、PSL系列 |


            | 主要技术参数 |
            电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |


            | 防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄 |


            | 环境温度:-25~+70℃、环境湿度:≤95% |


            | 温包、毛细管材料 |
            H62、1Cr18Ni9Ti |


            | 毛细管长度 |
            3米、5米、10米 |


            | 温度控制范围 |
            0~250℃ |


            | 设定值偏差 |
            ±2℃ |


        ■ 主要零件材料及内部结构图


            | 1 |
            阀体  |
            WCB |
            CF8 |
            CF8M |
            CF3M |
              |


            | 2 |
            阀座 |
            304 |
            304 |
            316 |
            316L |


            | 3 |
            垫片 |
            PTFE/金属石墨垫片 |


            | 4 |
            阀芯  |
            304 |
            304 |
            316 |
            316L |


            | 5 |
            导向套  |
            304 |
            304 |
            316 |
            316L |


            | 6 |
            阀盖  |
            WCB |
            CF8 |
            CF8M |
            CF3M |


            | 7 |
            阀杆  |
            304 |
            304 |
            316 |
            316L |


            | 8 |
            填料  |
            PTFE/柔性石墨  |


            | 9 |
            弹簧  |
            65Mn |


            | 10 |
            螺母  |
            304 |
            304 |
            316 |
            316L |


        ■ 额定行程与流通能力、泄露标准


            | 公称通径(mm) |
            20 |
            25 |
            32 |
            40 |
            50 |
            65 |
            80 |
            100 |
            125 |
            150 |
            200 |


            | 流通能力(m3/h) |
            7 |
            10 |
            16 |
            25 |
            40 |
            63 |
            100 |
            160 |
            250 |
            400 |
            630 |


            | 额定行程(mm) |
            6 |
            8 |
            10 |
            14 |
            20 |
            30 |
            30 |
            40 |


            | 调节精度(℃) |
            ± 1 ~ ± 5 |


            | 使用介质 |
            蒸汽、水、油、气体 |


            允许
              泄漏量 |
            硬密封 |
            10 -4 X 阀额定容量 |


            | 软密封 |
            “ 0 ” |

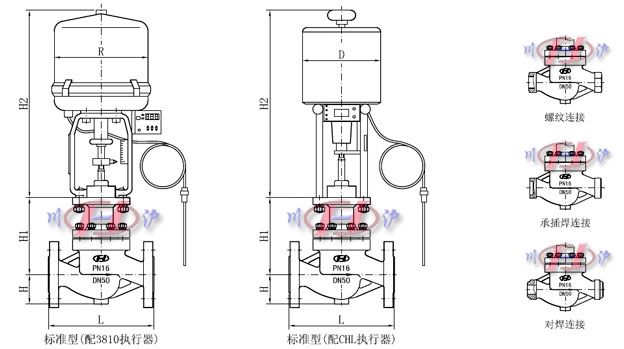

        ■ 主要外形及连接尺寸



            | 公称通径 DN(mm) |
            20 |
            25 |
            32 |
            40 |
            50 |
            65 |
            80 |
            100 |
            125 |
            150 |
            200 |


            | L |
            PN16/25 |
            181 |
            184 |
            200 |
            222 |
            254 |
            276 |
            298 |
            352 |
            410 |
            451 |
            600 |


            | PN40 |
            194 |
            197 |
            200 |
            235 |
            267 |
            292 |
            317 |
            368 |
            425 |
            473 |
            610 |


            | PN64 |
            206 |
            200 |
            210 |
            251 |
            286 |
            311 |
            337 |
            394 |
            440 |
            508 |
            650 |


            | H |
            PN16/25 |
            52.5 |
            57.5 |
            75 |
            75 |
            85.5 |
            92.5 |
            100 |
            110 |
            142.5 |
            158 |
            170 |


            | PN40 |
            52.5 |
            57.5 |
            75 |
            75 |
            82.5 |
            92.5 |
            100 |
            117.5 |
            150 |
            167.5 |
            187.5 |


            | PN64 |
            65 |
            40 |
            85 |
            85 |
            90 |
            102.5 |
            107.5 |
            125 |
            172.5 |
            195 |
            207.5 |


            | H1 |
            132 |
            132 |
            158 |
            170 |
            179 |
            214 |
            221 |
            234 |
            270 |
            294 |
            331 |


            | H2 |
            CHL |
            465 |
            465 |
            465 |
            465 |
            465 |
            560 |
            560 |
            560 |
            560 |
            560 |
            788 |


            | 3810 |
            373 |
            373 |
            495 |
            495 |
            495 |
            700 |
            700 |
            700 |
            725 |
            725 |
            725 |


            | D |
            177 |
            177 |
            177 |
            177 |
            177 |
            182 |
            182 |
            182 |
            182 |
            182 |
            218 |


            | R |
            225 |
            225 |
            225 |
            225 |
            225 |
            257 |
            257 |
            257 |
            310 |
            310 |
            310 |


        注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
     |
