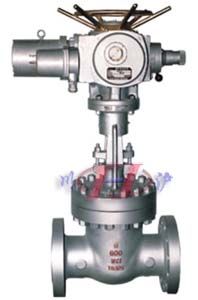

电动高压闸阀

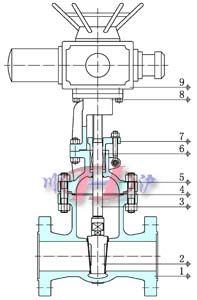

电动高压闸阀 电动高压闸阀 (内部结构图)
电动高压闸阀 电动高压闸阀 (内部结构图)

■ 产品概述

本公司经营的电动高压闸阀采用法兰连接,属整体直通铸造阀,电动高压闸阀主要应用于压力为PN16.0MPa以内的水、蒸汽、油品、过热蒸汽的管道上,中部采用阀盖连接,在高温高压工况下具有良好的密封性能。电动高压闸阀密封面上层堆焊硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。

■ 产品特点

1、采用中法兰螺栓连接,支管两端为法兰连接结构。
2、阀座密封面采用铁基铬镍不锈钢堆焊而成,耐磨、抗擦伤性能好。
3、阀杆表面经抗蚀性氮化处理,具有良好的抗腐蚀性和抗擦伤性。
4、阀门的关闭和开启由装在阀盖上的电动装置来控制。电动装置分别配有阀门专用电机、减速箱、转矩控制机构、行程控制机构、现场操作机构,手、电动切换机构。阀门的开关均由行程控制机构调整,调整转矩限制机构,可以在行程控制机构失灵的情况下,保护阀门。阀门关闭主要通过电动装置及能够调整的楔式双闸板、万向顶、夹圈等组成,借阀体内导向作升降运动。
5、电动装置除能就地操作外,还可进行远距离操作。

■ 主要技术参数

● 阀体

阀体形式 直通铸造阀
公称通径 DN50~600mm
公称压力 国标PN1.6~16.0MPa;美标ANSI 150~600LB ;日标JIS 10~30K
法兰标准 JIS、ANSI、GB、JB、HG等
连接形式 法兰式、焊接式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等

● 阀内件

阀板形式 垂直板式
流量特性 快开特性

● 执行机构

执行器型号 DZW系列、DKJ系列、Q系列
主要技术参数 电源电压:380V/50Hz、220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:IP55(可定制IP67)、隔爆标志:ExdⅡBT4、手操功能:手轮
环境温度:-20~+60℃、环境湿度:90%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 主要零件材料

1 阀体 HT200、WCB、CF8、CF3、CF8M、CF3M
2 阀板 WCB、CF8、CF3、CF8M、CF3M
3 阀杆 2Cr13、304、316、316L
4 垫片 聚四氟乙烯、金属石墨垫片
5 阀盖 HT200、WCB、CF8、CF3、CF8M、CF3M
6 填料 柔性石墨、V型聚四氟乙烯填料
7 压盖 HT200、WCB、CF8、CF3、CF8M、CF3M
8 支架 HT200、WCB、CF8、CF3、CF8M、CF3M
9 电动执行器 壳体(HT200、WCB)

■ 主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 10.0 16.0 150 300 600 10K 20K 30K
强度试验 2.4 3.75 6.0 9.6 15.0 24.0 3.0 7.5 16.5 2.4 3.8 5.7
密封试验 1.76 2.75 4.4 7.04 11.0 17.6 2.2 5.5 12.1 1.5 2.8 4.2

■ 主要外形及连接尺寸

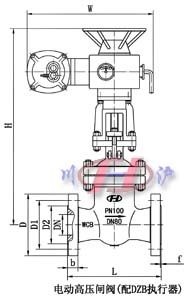

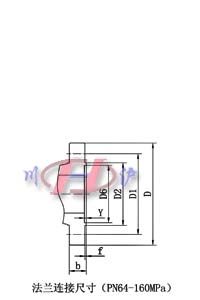

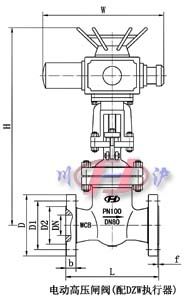

电动高压闸阀(配DZW执行器) 电动高压闸阀(配DZB执行器) 法兰连接尺寸
公称通径 DN(mm) L D D1 D2 D6 Y b f H W 重量
国标50~600
美标 2"~24"
由于阀门压力不同,所以连接尺寸有不相同,如需详细技术资料或安装图纸,请咨询公司技术部或销售部,将
为您提详细的技术资料及图纸。请拨打 021-51863046咨询!
