美标法兰闸阀

美标法兰闸阀 美标法兰闸阀

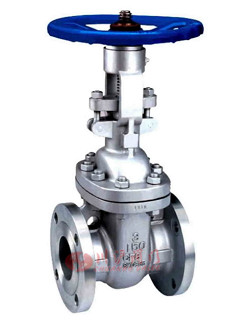

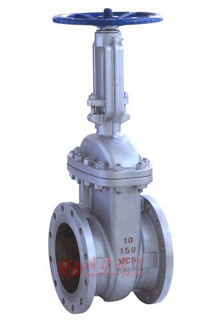

美标法兰闸阀(不锈钢材质) 美标法兰闸阀(碳钢材质)

■ 产品概述

川沪公司生产的美标法兰闸阀(150lb、300lb、600lb美标闸阀)适用于电力、石油、化工等行业的水、蒸汽、油品及腐蚀性介质等设备和管道上,用作接通或切断管道中流通的介质。

■ 产品特点

1.设计制造Design and Manufacture:API600、ANSI B16.34
2.结构长度Face to face dimension:ANSI B16.10
3.连接尺寸Connecting Size: 法兰端按FLG:ANSI B16.5 对焊端BW:ANSI B16.25
4.阀体材料 Body material: WCB WC6、WC9、CF3、CF8、CF3M、CF8M

■ 型号编制

代号 阀体材料 适用介质 温度
C 碳钢WCB 水.蒸汽、油品等 ≤ 425℃
I 铬钼钢1Cr5Mo 水.蒸汽、油品等 ≤550℃
V 铬钼钒钢12CrMoV 水.蒸汽、油品等 W ≤595℃
P 铬镍钛钢0Cr18Ni9Ti 硝酸等 ≤200℃
高温蒸汽、油品 ≤600℃
R 铬镍钼钛钢0Cr18Ni12Mo2Ti 醋酸类 ≤200℃
高混蒸汽,油品 ≤650℃
M 蒙乃尔合金Monel 氢氟酸 ≤480℃

■ 试验标准

公称压力 CLASS 试验压力MPa
壳体强度 密封(液) 上密封(液) 气密封
150 3.0 2.2 2.2 0.5 〜0.7
300 7.5 5.5 5.5
600 15 11 11
900 22.5 16.5 16.5

■ 零部件材质

名称 材料
阀体
阀盖
铸件 WCB ZG1Cr5Mo ZG1Cr5Mo CF8
ZG0Cr18Ni9Ti
CF8M
ZG0Cr18Ni12Mo2Ti
CF3
ZG00Cr18Ni10
CF3M
ZG00Cr18Ni12MoTi
锻件 A105 1Cr5Mo 12Cr5M0V 0Cr18Ni9Ti 0Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr18Ni12Mo2Ti
阀板 铸件 WCB ZG1Cr5Mo
ZG0Cr18Ni10
ZG12CrMoV
ZG0Cr18N.10
CF8
ZG0Cr18Ni9Ti
CF8
ZGOCr18Ni9Ti
CF3
ZG00Cr18Ni10
CF3M
ZG00Cr18Ni12MoTi
锻件 A105 1Cr5Mo
0Cr18Ni10
12CrMoV
0Cr18Ni10
0Cr18Ni9Ti 0Cr18Ni12Mo2Ti 00Cr18Ni1O 00Cr18N.12Mo2Ti
支架 铸件 WCB CF8M
阀杆 棒料 2Cr13 25Cr2MoV 25Cr2MoV 304
0Cr18Ni9
316
OCr17Ni12Mo2Ti
304L
00Cr17Ni11
316L
COCr17Nil4Mo2
闸板
阀座
密封面
堆焊铁基合金
堆焊钻基合金(司太立合金Stellite)
本体材料
堆焊钻基合金(司太立合金Stellite)
垫片
垫环
密封环
高强复合柔性石墨
304/柔性石墨缠绕垫
聚四氟乙烯 PTFE
304/柔性石墨缠绕垫
填料 柔性石墨
增强柔性石墨(夹合金丝)
聚四氟乙烯PTFE
增强柔性石墨(夹合金丝)
阀杆螺母 铝青铜
手轮 ①球墨铸铁②可锻铸铁③冲压碳钢

■ 主要外形及连接尺寸

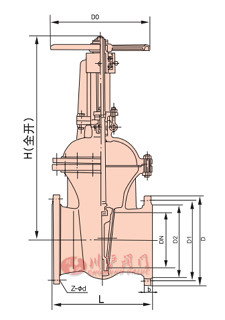

美标法兰闸阀结构图
公称压力CLASS 公称通径 DN 主要外形尺寸及连接尺寸(mm> Wt/Kg
L D D1 D2 b Z- O d H DO
mm in RF BW RF BW
150Lb 50 2 178 216 152 120.5 92 18 4-19 410 240 24 22
65 190 241 178 139.5 105 19 4-19 450 240 31 29
80 3 203 283 190 152.5 127 22 4-19 515 280 40 37
100 4 229 305 229 190.5 157 26 8-19 615 320 55 45
150 6 267 403 279 241.5 216 27 8-22 810 360 90 80
200 8 292 419 343 298.5 270 30 8-22 1010 400 145 130
250 10 330 457 406 362 324 32 12-25 1190 450 230 210
300 12 356 502 483 432 381 34 12-25 1370 560 330 290
350 14 381 572 533 476 413 38 12-29 1540 640 430 390
400 16 406 610 597 540 470 39 16-29 1750 640 570 520
450 18 432 660 635 578 533 42 16-32 1980 720 740 700
公称压力 CLASS DN 主要外形尺寸及连接尺寸(mm> Wt/Kg
L D D1 D2 b Z- <l>d H DO
mm in RFBW RJ RF BW RJ
300Lb 50 2 216 232 165 127 92 24 8-19 460 240 32 26 37
65 241 257 190 149 105 27 8-22 500 240 39 31 45
80 3 283 298 210 168.5 127 31 8-22 540 280 55 44 65
100 4 306 321 254 200 157 34 8-22 640 320 80 60 90
150 6 403 419 318 270 216 38 12-22 870 360 160 130 175
200 8 419 435 381 330 270 43 12-25 1045 400 250 210 265
250 10 457 473 445 387.5 324 50 16-29 1240 450 370 310 390
300 12 502 518 521 451 381 53 16-32 1425 560 560 470 620
350 14 762 778 584 514.5 413 56 20-32 1585 640 820 690 880
400 16 838 854 648 571.5 470 69 20-35 1960 640 1010 870 1100
450 18 914 930 711 628.5 533 62 24-35 2155 720 1300 1110 1400
公称压力 CLASS 公称通径 DN 主要外形尺寸及连接尺寸 Wt/Kg
L D D1 D2 b Z-Od H DO
mm in RFBW RJ RF RJ BW
600Lb 50 2 292 295 165 127 92 33 8-19 470 280 42 35
65 330 333 190 149 100 36 8-22 520 280 55 45
80 3 356 359 210 168 127 39 8-22 570 320 70 55
100 4 432 435 273 216 157 45 8-25 700 360 120 90
150 6 559 562 356 292 216 55 12-29 950 400 250 190
  200 8 660 664 419 349 270 63 12-32 1260 450 480 400
250 10 787 791 508 432 324 71 16-35 1500 560 790 660
300 12 838 841 559 489 381 74 20-35 1720 640 1020 860
350 14 889 892 603 527 413 77 20-38 1870 640 1340 1150
400 16 991 994 686 603 470 84 20-41 2060 720 1820 1560
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
