PZ673H气动刀型闸阀

气动刀型闸阀 气动刀型闸阀 (内部结构图)
气动刀型闸阀 气动刀型闸阀 (内部结构图)

■ 产品概述

上海川沪阀门有限公司生产的气动刀型闸阀分别有PZ673H、PZ673F、PZ673Y 气动刀型闸阀(刀闸阀):气动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ673H-10C~16C)、不锈钢(PZ673F-10P~16P PZ673Y-10P~16P),具有排渣功能的的闸阀。
PZ673H、PZ673F、PZ673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800,工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门,特别适合于造纸行业在管道上作调节和节流使用。
气动刀闸阀结构特点:
1、采用对夹式结构,体积小,重量轻。
2、完全敞开的通道,可以防止介质在阀内沉积。
3、新研制的U型封圈,可以保证阀门的良好密封性。
4、闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。

■ 主要技术参数

公称压力 0.6 ~ 1.6MPa
公称通径 DN50~1200mm
连接形式 法兰式、对夹式
适用温度 / ℃ ≤ 100
适用介质 纸浆、污水、煤浆、灰渣水泥混合物

■ 主要零件材料

零件名称 材料
阀体 WCB、ZG1Cr18Ni9Ti、CF8 (304)
阀杆 2Cr13、1Cr18Ni9Ti、0Cr18Ni9 (304)
密封面 硬质合金、聚四氟乙烯
填料 V型聚四氟乙烯、柔性石墨环

■ 主要性能规范

公称压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质
1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物
1.6 2.4 1.8

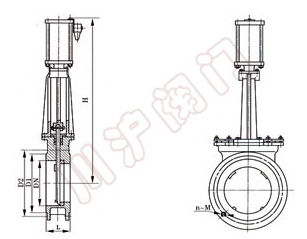

■ 连接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 43 90 110 335 4-M12 1.0 50 50 100 125 335 4-M16
65 46 110 130 363 4-M12 65 50 120 145 363 4-M16
80 46 125 150 395 4-M16 80 50 135 160 395 4-M16
100 52 145 170 465 4-M16 100 50 155 180 465 8-M16
125 56 175 200 530 8-M16 125 50 185 210 530 8-M16
150 56 200 225 630 8-M16 150 60 210 240 630 8-M20
200 60 255 280 750 8-M16 200 60 265 295 750 8-M20
250 68 310 335 900 12-M16 250 70 320 350 900 12-M20
300 78 362 395 1120 12-M20 300 80 368 400 1120 12-M20
350 78 412 445 1260 12-M20 350 90 428 460 1260 16-M20
400 102 462 495 1450 16-M20 400 100 482 515 1450 16-M22
450 114 518 550 1600 16-M20 450 120 532 565 1600 20-M22
500 127 568 600 1800 16-M20 500 130 585 620 1800 20-M22
600 154 670 705 2300 20-M22 600 140 685 725 2300 20-M27
700 165 775 810 2500 24-M22 700 165 800 840 2500 24-M27
800 190 880 920 2800 24-M27 800 190 898 950 2800 4-M30
900 203 980 1020 3100 24-M27 900 203 1005 1050 3100 28-M30
1000 216 1080 1120 3400 28-M27 1000 216 1115 1160 3400 28-M30
1200 254 1295 1340 3600 32-M30 1200 254 1325 1380 3600 32-M36
