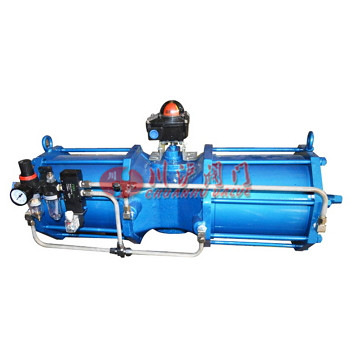

AW型气动活塞式执行器

AW型气动活塞式执行器
AW型气动活塞式执行器

■ 产品概述

AW气动活塞式执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,容易制造大尺寸缸体, 输出扭矩大,动作灵活平稳;缸体内壁和活塞轴镀硬铬,有很好的抗磨性。气动活塞式执行器所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,AW气动活塞式执行器的U型曲线特性输出扭矩更适用于大口径球阀蝶阀

■ 主要技术参数

基本设计 气动双气缸双活塞拔叉式传动机构;型号AWxx=双作用式;型号AWxxS=单作用式(弹簧复位)。
回转角度 双作用式=90℃;单作用式=90℃;从两端可调节角度 -5O ~ +5O。
工作环境温度 -20℃ ~ 90℃。
气源压力 0.2 ~ 0.8Mpa(最大1.0Mpa)。
标准附件 电磁阀、电气定位器、限位开关(有机械式、接近式)、气源处理三联件(有减压器、过滤器、油雾器)、手操机构。

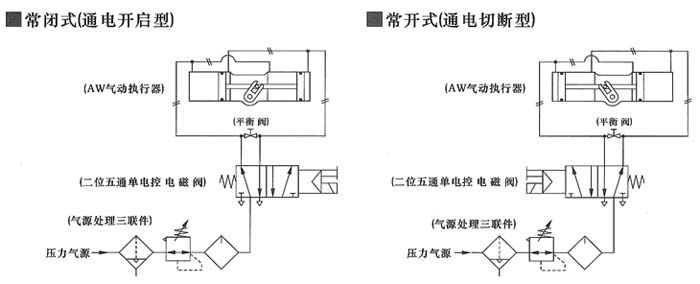

■ 双作用式配管原理

AW双作用气动活塞式执行器  配管原理

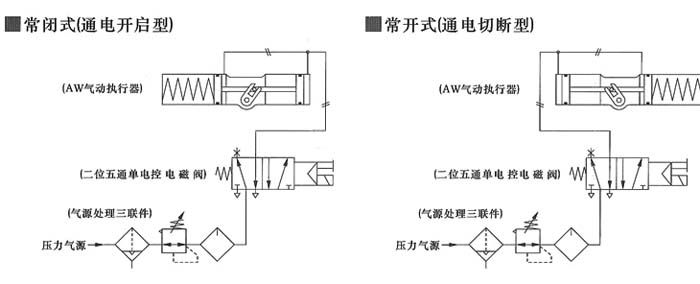

■ 单作用式配管原理

AW单作用气动活塞式执行器  配管原理

压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。

■ 双作用式输出扭矩

型号规格 气源压力(Mpa)
0.3 0.4 0.5 0.6 0.7
AW13 515 620 770 930 1080
AW17 950 1270 1590 1910 2230
AW20 2150 2870 3580 4300 5020
AW25 3360 4480 5600 6720 7850
Aw28 5150 6860 8580 10300 12020
AW35 10120 13500 16870 20250 23620
AW40 13220 17630 22040 26450 30860
AW50 22460 29950 37440 44930 52420
AW60 47300 63070 78840 94610 110380

■ 单作用式输出扭矩

型号规格 弹簧扭矩 气源压力(Mpa)
0.4 0.5 0.6
最小 最大 最小 最大 最小 最大 最小 最大
AW13S 230 430 185 340 340 545 490 700
AW17S 330 670 600 930 920 1290 1230 1573
AW20S 1190 1980 880 1670 1600 2390 2320 3110
AW25S 1600 2510 1970 2880 3090 4000 4210 5120
AW28S 2900 5610 1250 3960 2970 5685 4680 7400
AW35S 5520 10740 2760 7970 6130 11340 9510 14720
AW40S 8770 16140 1480 8860 5900 13260 10300 17670
AW50S 13110 27490 6370 20750 14840 29220 23310 37700
