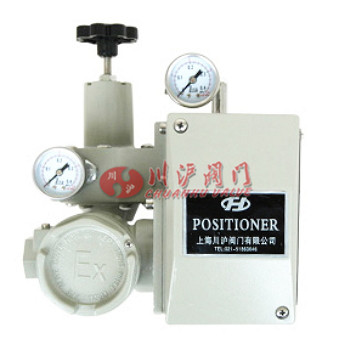

HEP定位器

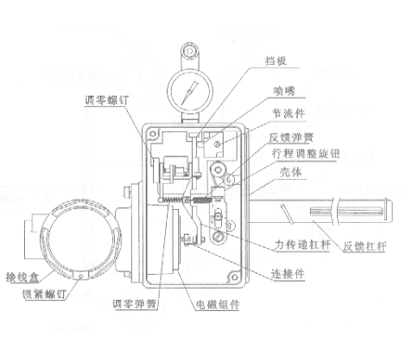

HEP定位器 HEP定位器内部结构
HEP定位器 HEP定位器内部结构

■ 产品概述

HEP型单作用电-气阀门定位器(包括:HEP-15隔爆型、HEP-16本安型、HEP-17防水型)是CV3000系列新型调节阀的主要附件。

    HEP系列单作用电气阀门定位器是引进国外新设计,由本厂开发成功的产品。其技术性能均达到国外同类产品水平,并经“国家级仪器仪表防爆安全监督检验站”检验合格,获得国家级防爆合格证书。

    HEP型单作用电-气阀门定位器(包括:HEP15隔爆型、HEP16本安型、HEP17防水型)的作用是把调节装置输出的电信号变成驱动调节阀动作的气信号,而且具有阀门定位功能,即克服阀杆摩控力,抵消被调价质压力变化而引起的不平衡力,从而使阀门开度对应于调节装置输出的控制信号,实现正确定位。由于本定位器具有防爆结构,故能使用于爆炸危险场所。

■ 主要技术参数

(1)、精度:小于全行程±1%。

(2)、回差:小于全行程1%。

(3)、死区:小于全行程0.4%。

(4)、特性:线性(可改变成快开、等百分比特性)。

(5)、气源压力:0.14-0.16MPa 0.17-0.5MPa。

(6)、大流量:140NL/min(当气源压力在0.14MPa时)。

(7)、耗气量:5NL/min(当气源压力在0.14MPa时)。

(8)、环境温度:-25℃~+55℃。

(9)、环境湿度:10-90%RH。

(10)、大行程速度:4mm/秒(配ZH -22执行机构时)。

(11)、输入阻抗:250 Ω(4-20mADC) 100Ω(10-50mADC)。

(12)、电气连接:G1/2螺纹。

(13)、气管连接:卡套式气管接头(φ6或φ8)。

(14)、防爆(防护)型式(等级):隔爆型d(Diibt6),本质安全型 i(iaIICT6)

(15)外壳材料:铝合金 喷朔工艺处理

(16)外形尺寸:392.5*141.5*231(mm)(长*宽*高)

(17)重 量: 3.5kg

■ 主要性能指标

1、引进国外先进设计,具有可靠性高、体积小、重量轻等特点。

2、磁电组件部分采用新型动圈结构,可靠、稳定、线性好。

3、除防爆接线盒外,在危险性区域现场可打开壳盖进行调整及检修。

4、量程、零点调整钮采用手轮式,调整方便、并带有锁定装置。

5、配有与各类型执行机构相配的安装板及附件,故安装容易、调整方便。

6、防爆性能:本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡCT6。

7、结构紧凑,精密可靠 本产品零部件精密压铸,外形及内部结构制作工艺精致,各机构经优化组合设计,整机结构紧凑,采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志永久性等,具备了良好的防腐性能。

8、本定位器可根据要求.附采用活动可调节阻尼机构,使具有输出流量可调的特点。

    综合以上等技术性能特点,故HEP系列定位器可满足不同的类型单.双作用,正.反作用的各类气动执行器要求。具有国际水平的较为先进可靠可行的技术性能和特色。

■ 订货须知

订货时请说明:(订货时应根据用户使用条件要求,按产品选型样本暨使用说明书)

1、商标型号:例:常仪HEP-15。 作为提供用户的常规型标准产品;同时建议订购使用与本定位器配(套)合工作的QFHA压力器(过滤器,减压器)。附:订货一般只要仅写上或报上商标型号(例:HEP-15)即可正常供货。

2、输入信号范围,防爆(防护)型式(等级)

3、作用型式:(单作用不是双作用);动作型式(直行程还是角行程)附:本定位器作用方式,正反作用可方便调换校整,正反作用不必注明,常规型以正作用提供。

4、凸轮特性(一般调节阀凸轮特性为线性,不必注明,等百分比和非线需特注)

5、执行机构行程(如用户需100mm或超过100mm行程调节阀配套时,订货需特殊注明)

6、附件:(常规的附件可随定位器提供)非常规附件安装联板,运动联板组件是否要,要请提供执行机构型号,气管外径。

7、1/3、1/4断幅用户必须注明。

8、本定位器与调节阀配套使用。亦可配各类型二位式气动执行机构,实现比例调节。如有特殊需要,可与供应方协商,特殊说明。
