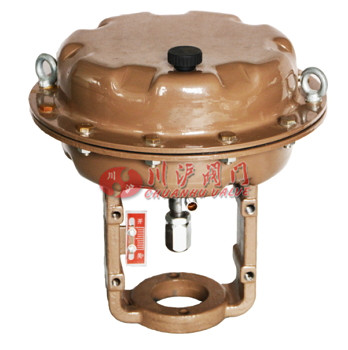

ZHA/B气动薄膜执行器
 |
 |
| ZHA/B气动薄膜执行器 |
ZHA/B气动薄膜执行器 (结构图) |
■ 产品概述
ZHA/B型多弹簧气动薄膜执行器是针对老式的ZMA/B型单弹簧气动薄膜执行器存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。
可配带气动、电—气阀门定位器和空气过滤器等附件。还可配装ZPXS、ZDXS型轻小侧装、顶装手操机构。
■ 主要技术参数
| 执行器型号 |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-5 |
| 额定行程(mm) |
10 |
10、16 |
16、25 |
40 |
40、60 |
100 |
| 有效面积(cm) |
200 |
350 |
350 |
560 |
960 |
1600 |
| 气源接口尺寸 |
M10×1 |
M12×1.25 |
M16×1.5 |
| 气源压力 |
0.14、0.25MPa |
| 环境温度 |
-30~6℃ |
| 弹簧范围 |
0.02~0.10、0.04~0.10、0.08~0.24MPa |
| 作用形式 |
ZHA型：正作用，当信号压力增加时，阀杆部件向下移；ZHB型：反作用，当信号压力增加时，阀杆部件向上移 |
■ 主要性能指标
| 项目 |
带定位器 |
不带定位器 |
| 基本误差% |
≤±1 |
≤±4(输出行程的百分数表示) |
| 回差% |
≤1 |
≤2.5(输出行程的百分数表示) |
| 死差% |
≤0.8 |
≤2.5(输出压力范围的百分数表示) |
| 额定行程偏差% |
|
±2.5 |
| 始终点偏差% |
±0.1 |
±2.5 |
| 零位迁移量% |
±20 |
| 薄膜耐压强度MPa |
20～24 |
| 工作寿命 |
不少于30万次 |
■ 主要零部件材料
| 零件名称 |
材料 |
零件名称 |
材料 |
| 上、下膜盖 |
钢板 |
支架 |
HT200ZMXA/B-60、ZG250-450 |
| 波纹膜片 |
丁晴胶夹尼龙 |
轴用密封圈 |
聚氨酯(用于反作用) |
| 平衡弹簧 |
60Si2MnA |
推杆 |
2Cr13 |

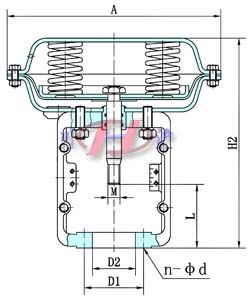

■ 主要连接尺寸
| 执行器型号 |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-5 |
| L (mm) |
80/70 |
100/84 |
100/75 |
154/114 |
180/115 |
260/160 |
| H2 (mm) |
220 |
270 |
300 |
375 |
490 |
720 |
| D1 (mm) |
/ |
80 |
80 |
105 |
122 |
130 |
| D2 (mm) |
32 |
60 |
60 |
80 |
95 |
100 |
| A (mm) |
236 |
285 |
285 |
360 |
470 |
620 |
| n-Φd (mm) |
/ |
2-Φ10 |
2-Φ10 |
4 -Φ12 |
4 -Φ14 |
4 -Φ18 |
| M (mm) |
M8 |
M8 |
M8 |
M12×1.25 |
M16×1.5 |
M20×1.5 |
| 重量(Kg) |
10 |
12 |
16 |
22 |
52 |
125 |
|
