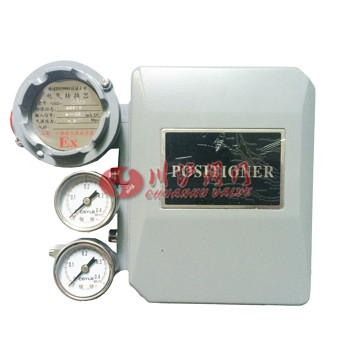

ZPD电气阀门定位器

ZPD电气阀门定位器

■ZPD电气阀门定位器 产品概述

上海川沪阀门有限公司生产的ZPD电气阀门定位器可与气动调节阀,直行程气动活塞调节阀及角行程气动调节阀配套使用的辅助仪表,它接受气动调节仪表给出的20~100kPa信号来控制调节阀的行程,经过反馈系统的作用,确保阀芯位置按调节仪表来的气动信号,准确执行,从而实现阀芯的正确定位。

■ ZPD电气阀门定位器 产品特点

1.可以克服阀内零件的磨损阻力和由于被调介质压力变换引起的阀芯不平衡力,从而改善调节阀工作特性。
2.提高气动调节阀动作速度
3.可改变气动调节阀作用方式
4.可实现分程控制
5.可操作各种弹簧压力范围的气动调节阀
6.可适用于10~100mm各类直行程和0~(50°~90°)等各类角行程气动薄膜调节阀和气动活塞调节阀

■ ZPD电气阀门定位器 技术参数

1.输入信号:4~20mAD.C或0~10mA D.C
          4~12mAD.C或12~20mAD.C(段幅分程)
2.输出压力:0.02~0.1MPa单输出 0~0.5MPa双输出
3.气源压力:0.14~0.55MPa
4.环境温度:-35~+80℃
5.相对湿度:5~85%
6.防护等级:IP55
7.气源接口:M10×1 配管Φ6×1接管
8.额定行程:10~100mm直行程 0~50°;0~90°转角行程
9.基本误差:≤±1%(输出行程的百分数表示)
10.回 差:≤1%(输出行程的百分数表示)
11.死 区:≤0.4%(薄膜调节阀);≤0.6%(活塞调节阀);≤0.8%(角行程调节阀);
12.耗 气 量:450L/h单输出(配气动薄膜弹簧执行机构)
3500L/h双输出(配气动活塞式执行机构)
13.充放时间:≤4秒(管径Φ4,长为60米时)
14.抗振性频率:10~60Hz,幅值0.14mm;频率60~150Hz,加速度2g,正弦扫频振动,定位器能正常工作
15.外壳材料:压铸铝合金、表面喷塑处理
16.外形尺寸:203×160×105mm
17.重 量:2kg

■ ZPD电气阀门定位器 订货须知

订货时请注明产品名称、型号。本公司产品出厂均按正作用定位器装配,因此,如在下列情况中使用,订货时必须说明,以便按用户需要装配出厂。
●需配角行程阀
●需反作用定位器
●需配反作用执行机构的定位器
●需配100mm行程执行机构
●需分程控制
