气动衬胶蝶阀
 |
 |

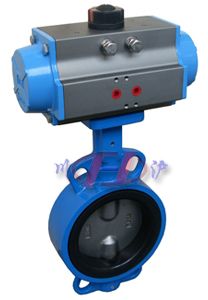

| 气动衬胶蝶阀 (全衬胶) |

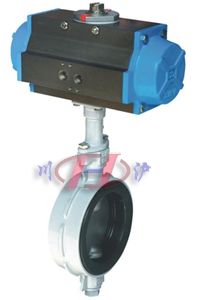

气动衬胶蝶阀 (半衬氟) |
■ 产品概述
我公司经营的川沪牌气动衬胶蝶阀(亦称气动耐腐蚀蝶阀)，是采用角行程活塞式气动执行器及衬胶蝶阀蝶体组成，可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动衬胶蝶阀不仅具有优良的防腐(耐碱、盐性能，耐弱酸侵蚀)耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，(比普通有销蝶阀降低百分之四十)维修方便，外形美观等突出优点。气动衬胶蝶阀整个蝶板与阀体在360°圆周内同心(中线)具有双向密封功能。阀座和阀体内衬一体化，适用于各种不同的腐蚀性介质，作管路启闭或调节以达到控制要求。
■ 主要特点
1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
2、密封面耐磨性好(橡胶耐磨性是铜的七倍)。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性，并且抗菌、抗霉。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通铸造蝶阀 |
| 公称通径 |
DN50～1000mm |
| 公称压力 |
PN1.0、1.6 MPa |
| 法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 |
法兰式、对夹式 |
| 阀盖形式 |
一体式 |
| 压盖型式 |
压盖压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 阀内件
● 执行机构
| 执行器型号 |
GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列单双作用气动执行器 |
| 供气压力 |
400～700KPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要性能指标
| 回差 |
带定位器：小于全行程的2% |
| 基本误差 |
带定位器：小于全行程的±2% |
| 泄露量l / h |
符合ANSI B16.104 IV级标准 |
| 可调范围R |
50：1 |
■ 主要零件材料
| 阀体、底座 |
球墨铸钢、铸钢、不锈钢、衬橡胶 |
| 蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、衬橡胶 |
| 密封圈 |
不锈钢、衬橡胶 |
| 阀杆 |
2Cr13、不锈钢、衬橡胶 |
| 填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
■ 密封材料选择
| 密封圈材料代号 |
适用温度 |
适用介质 |
| NR |
≤85℃ |
水、空气、酸碱类 |
| CR |
≤85℃ |
水、煤气、酸碱类 |
| NBR |
≤100℃ |
水、油品 |
| EPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
| FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
■ 主要性能规范
| 公称通径DN(mm) |
50-1800 |
| 公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
| 低压气密试验 |
0.6 |
0.6 |
0.6 |
| 适用介质 |
弱碱、盐酸、空气、水及各类酸性物质 |

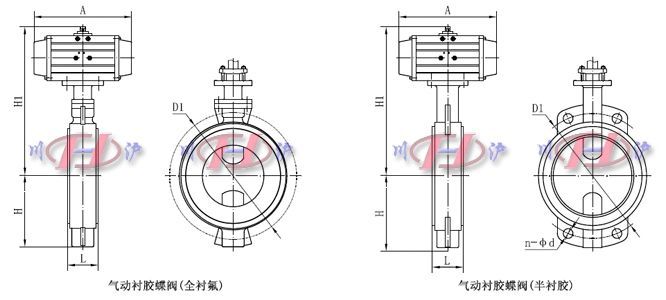

■ 主要外形及连接尺寸
| 公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
法兰式 |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
| 对夹式 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
| H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
| H1 |
根据所配执行机构而定 |
| A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
