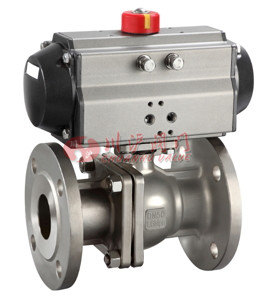

气动高平台法兰球阀
 |
 |
| 手动高平台法兰球阀 |
气动高平台法兰球阀 |
■ 产品概述
气动高平台法兰球阀是由高平台法兰球阀和气动执行器组成，高平台球阀实现了免支架安装效果，和气动执行器或电动执行器组成气动球阀和电动球阀，比带支架型球阀节约了100mm高度空间， 具有结构紧凑、安装效果好、维护简单等特点。阀门可以通过电磁阀来远程控制阀门开关，也可和阀门定位器组成气动调节型球阀，实现4-20mA控制阀门开度大小，实现对管道介质流量大小的调节。
■ 主要技术参数

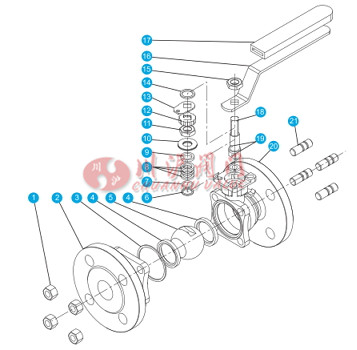

● 阀体分解图
● 零部件材质
| 序号号 |
零部件 |
材质 |
| 1 |
NUT |
SUS304 |
| 2 |
CAP |
CF8M |
CF8 |
| 3 |
CAP GASKET |
PTFE |
PTFE |
| 4 |
BALL SEAT |
PTFE |
PTFE |
| 5 |
BALL |
SUS316 |
SUS304 |
| 6 |
THRUST WASHER |
PTFE |
PTFE |
| 7 |
0-RING |
VITON |
| 8 |
STEM PACKING |
PTFE |
| 9 |
GLAND |
SUS304 |
| 10 |
BELLEVILLE WASHER |
SUS304 |
| 11 |
STOP NUT |
SUS304 |
| 12 |
NUT CAP |
SUS304 |
| 13 |
LOCKING PIN |
SUS304 |
| 14 |
WASHER |
SUS304 |
| 15 |
STEM NUT |
SUS304 |
| 16 |
HANDLE |
SUS304 |
| 17 |
HANDLE COVER |
PLASTIC |
| 18 |
STEM |
SUS316 |
SUS304 |
| 19 |
ANTI.STATIC |
SUS304 |
| 20 |
BODY |
CF8M |
CF8 |
| 21 |
BOLT |
SUS304 |
● 球阀结构图
● 扭矩和流量系数CV值
| DN |
φd |
L |
H |
H1 |
H2 |
W |
φA |
φB |
φa |
φb |
□U |
φC |
φR |
φD |
扭矩
N.M |
CV |
| 15 |
15 |
130 |
69 |
49 |
8.5 |
125 |
42 |
36 |
6 |
5.5 |
9 |
45 |
65 |
95 |
5 |
3.4 |
| 20 |
20 |
140 |
75 |
54 |
8.5 |
125 |
42 |
36 |
6 |
5.5 |
9 |
58 |
75 |
105 |
7 |
7.1 |
| 25 |
25 |
150 |
87 |
60 |
11 |
155 |
50 |
42 |
7 |
6 |
11 |
68 |
85 |
115 |
8 |
12.4 |
| 32 |
32 |
165 |
99 |
72 |
11 |
155 |
50 |
42 |
7 |
6 |
11 |
78 |
100 |
140 |
15 |
20.3 |
| 40 |
38 |
180 |
116 |
80 |
14 |
195 |
70 |
50 |
9 |
7 |
14 |
88 |
110 |
150 |
22 |
28.5 |
| 50 |
50 |
200 |
124 |
88 |
15 |
195 |
70 |
50 |
9 |
7 |
14 |
102 |
125 |
165 |
25 |
47.5 |
| 65 |
65 |
225 |
140 |
102 |
18 |
260 |
102 |
70 |
11 |
9 |
17 |
122 |
145 |
185 |
49 |
76 |
| 80 |
80 |
250 |
153 |
116 |
18 |
260 |
102 |
70 |
11 |
9 |
17 |
138 |
160 |
200 |
83 |
108.4 |
| 100 |
100 |
280 |
175 |
134 |
19 |
300 |
102 |
70 |
11 |
9 |
19 |
158 |
180 |
220 |
115 |
198 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
■ 主要性能参数
| 试验压力(Mpa) |
公称压力(Mpa) |
压力级(class) |
JIS(K) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 气密试验 |
0.5～0.7 |

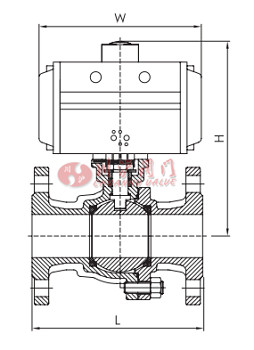

■ 主要外形及连接尺寸
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
130 |
140 |
150 |
165 |
180 |
200 |
225 |
250 |
280 |
320 |
360 |
457 |
| H |
164 |
195 |
205 |
246 |
267 |
290 |
350 |
375 |
440 |
480 |
564 |
680 |
| W |
140.5 |
158.5 |
158.5 |
210.5 |
247.5 |
268.5 |
345 |
408.5 |
437.5 |
487 |
543 |
621 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
