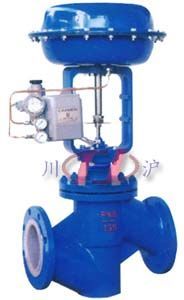

气动衬氟调节阀(耐腐蚀气动调节阀)
 |
 |
| ZMAPF46气动衬氟调节阀(HEP定位器) |
ZMAPF46气动衬氟调节阀(ZPD定位器) |
■ 产品概
ZMAPF气动衬氟调节阀、耐腐蚀气动调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。气动衬氟调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。耐腐蚀气动调节阀其主要特点如下：
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。 产品符合GB/T4213-92。
■ 主要技术参数
● 阀体
| 阀体形式 |
直通单座铸造球型阀 |
| 公称通径 |
DN20～150mm |
| 公称压力 |
PN1.6MPa |
| 法兰标准 |
GB/T9113、 JB/T79 |
| 连接形式 |
法兰(FF RF RTJ) |
| 压盖型式 |
螺栓压紧式 |
| 工作温度 |
-40～180℃ |
| 密封填料 |
V型聚四氟乙烯填料 |
● 阀内件
| 阀芯形式 |
单座柱塞型(衬四氟) |
| 流量特性 |
近似等百分比 |
● 执行机构及附件、作用形式
| 执行器名称 |
ZHA/B多弹簧簿膜执行机构 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
| 有效面积(cm2) |
350 |
350 |
560 |
| 行程(mm) |
10、16 |
25 |
40 |
| 弹簧范围 |
1.5～3kg/cm2（0.15～0.3MPa） |
| 膜片材料 |
乙丙橡胶夹尼龙布 |
| 气源接口 |
RC1/4" |
| 环境温度 |
-30～+70℃ |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
■ 主要零件材料
| 阀体、阀盖 |
ZG230-450衬F46 |
| 阀座、阀芯 |
2Cr13衬F46、304衬F46 |
| 阀盖 |
丁腈橡胶夹增强涤纶织物 |
| 波纹管材料 |
聚四氟乙烯 |
■ 额定流量系数Kv、额定行程
| 公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| 阀座直径 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
| 额定行程 |
10 |
16 |
25 |
40 |
60 |

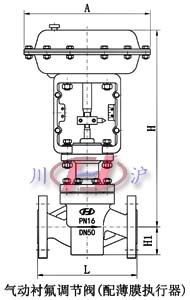

■ 主要外形及连接尺寸
| 公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
 |
| L |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
| A |
267 |
267 |
267 |
267 |
267 |
267 |
350 |
350 |
350 |
470 |
| H |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
| H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
