气动小流量调节阀(气动薄膜小流量调节阀)


              |
              |

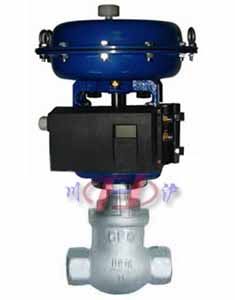

            | ZJSW气动小流量调节阀(配国产定位器) |

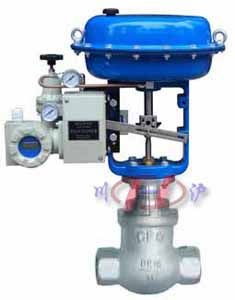

            ZJSW气动小流量调节阀(配德国定位器) |


        ■ 产品概述
        ZJSW气动薄膜小流量调节阀,简称气动小流量调节阀,由气动薄膜执行器及小流量调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动小流量调节阀是专门针对小流量调节而开发的小口径调节阀,它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。气动薄膜小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。
        ■ 主要技术参数
        ● 阀体


            | 阀体形式 |
            直通铸造阀  |


            | 公称通径  |
            DN8~25mm |


            | 阀座直径 |
            dn1.5~12mm |


            | 公称压力  |
            PN1.6、2.5、4.0、6.4MPa |


            | 连接形式  |
            螺纹、焊接、法兰 |


            | 阀盖形式 |
            标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃  |


            | 压盖型式  |
            螺栓压紧式 |


            | 密封填料 |
            V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料  |


        ● 阀内件


            | 阀芯形式 |
            单座柱塞型阀芯 |


            | 流量特性 |
            线性、等百分比 |


        ● 执行机构及附件、作用形式


            | 执行器型式 |
            ZHA/B多弹簧簿膜执行机构 |


            | 执行器型号 |
            ZHA/B-11 |


            | 有效面积(cm2) |
            200 |


            | 行程(mm) |
            10、16 |


            | 弹簧范围(KPa) |
            20~100(标准)、20-60、60-100、40-200、80-240 |


            | 膜片材料 |
            丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |


            | 供气压力 |
            140~400KPa |


            | 气源接口 |
            RC1/4" |


            | 环境温度 |
            -30~+70℃ |


            | 可配附件 |
            定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |


            | 作用形式 |
            气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |


        ■ 主要零件材料及结构图


            | 1 |
            阀体  |
            WCB |
            CF8 |
            CF8M |
            CF3M |
              |


            | 2 |
            阀座 |
            304 |
            304 |
            316 |
            316L |


            | 3 |
            阀芯阀杆 |
            304 |
            304 |
            316 |
            316L |


            | 4 |
            垫片 |
            PTFE/金属石墨垫片 |


            | 5 |
            阀盖 |
            304 |
            304 |
            316 |
            316L |


            | 6 |
            填料 |
            PTFE/柔性石墨 |


            | 7 |
            螺母 |
            304 |
            304 |
            316 |
            316L |


        ■ 主要性能指标


            | 项目  |
            不带定位器  |
            带定位器 |


            | 基本误差% |
            ±10.0 |
            ±1.0 |


            | 回差%  |
            ≤6.0 |
            ≤1.0 |


            | 死区%  |
            ≤6.0 |
            ≤0.4 |


            | 始终点偏差% |
            气开 |
            始点 |
            ±5.0 |
            ±1.0 |


            | 始点 |
            ±10 |
            ±1.0 |


            | 气关 |
            始点  |
            ±10.0 |
            ±1.0 |


            | 终点  |
            ±5.0 |
            ±1.0 |


            | 额定行程偏差% |
            ≤±2.5 |


            | 泄露量L/h |
            0.01%×阀额定容量 |


            | 可调范围R |
            30:1 |


        ■ 额定流量系数Kv、额定行程、配用执行器型号


            | 公称通径 DN(mm) |
            G3/8"、1/2"、G3/4"、G1" |


            | 阀座直径 dN(mm) |
            1.5 |
            3 |
            4 |
            5 |
            6 |
            7 |
            8 |
            9 |
            10 |
            11 |
            12 |


            | 额定流量系数KV  |
            0.025 |
            0.08 |
            0.12 |
            0.20 |
            0.32 |
            0.50 |
            0.80 |
            1.00 |
            1.40 |
            1.55 |
            1.85 |


            | 额定行程(mm) |
            8 |
            10 |
            12 |


            | 允许压差(MPa) |
            ≤公称压力 |


            | 执行器型号 |
            ZHA/B-11 |

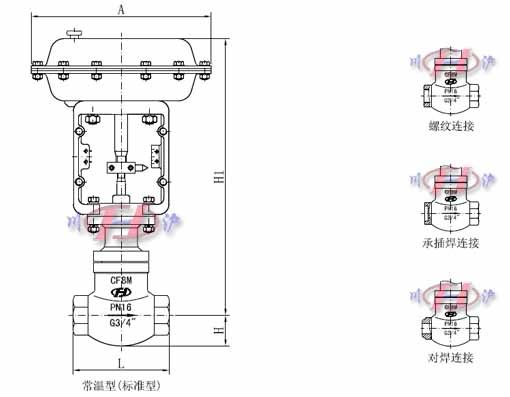

        ■ 主要外形及连接尺寸



            | 公称通径DN(mm) |
            阀座直径dn(mm) |
            L |
            H |
            H1 |
            A |


            | G3/8“ |
            1.5~12 |
            110 |
            30 |
            400 |
            230 |


            | G1/2“ |
            1.5~12 |
            110 |
            30 |
            400 |
            230 |


            | G3/4“ |
            1.5~12 |
            110 |
            30 |
            400 |
            230 |


            | G1“ |
            1.5~12 |
            110 |
            30 |
            400 |
            230 |


        注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
       |
