SZCV气动程控阀(气动程控截止阀)

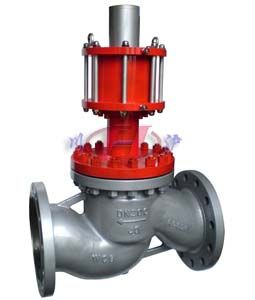

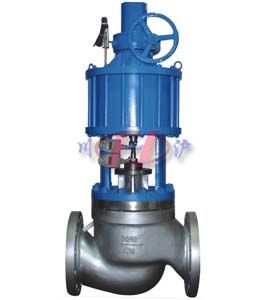

气动程控阀 (带顶装手轮) 气动程控阀
气动程控阀 (带顶装手轮) 气动程控阀

■ 产品概述

本公司经营的气动程控阀是采用活塞式气动执行机构与截止阀组成,适用于截止切断测应用场合。气动程控阀具有密封性能好,双向耐压零泄漏;无磨损、无冲击、寿命长;抗分子筛粉尘。长期以来,气动程控阀在使用过程中我们不断完善和发展这种类型的阀门,现在它的结构简单可靠、密封良好、动作时间短、密封寿命长。近年来,已被多家大型石化、钢铁、化肥企业使用。

■ 产品特点

1、阀杆与活塞杆合二为一,确保上下对中性;使阀门在线检修容易,提高检修效率;
2、采用世界先进的低流阻阀体、流线型流道设计,精密细致的铸造表面,功能特别的导流片,使流阻大大减小;
3、采用内平衡原理:采用内平衡结构,抵消介质压力,使阀门的使用压差得到提高,具有良好的双向承压能力。阀门正、反向使用时,具有相同的密封副比压,使密封片寿命提高,并减小了执行机构,使阀门整体体积缩小。
4、直观可靠的阀位状态现场指示,配阀位检测信号装置,可实现信号远程传输功能;
5、可靠的外密封:采用空心V型填料,具有良好的自密封性能。填料采用炭纤维增强填充聚四氟乙烯材料,添加有减摩成份,提高耐磨性。填料组具有弹簧补偿结构,在填料磨损后能进行自动补偿。经二十余年使用证明,该填料组结构密封非常可靠,使用寿命很长;
6、先进的密封片: 使用PEEK密封片。它是一种高分子材料,具有较高的硬度及机械强度,良好的回弹性。使用这种密封片,使阀门寿命大大提高;
7、独特的防冲刷结构:在工艺管道中的气体介质内,可能存在一定量的杂质,在高速气流的推动下,这些杂质会急聚冲刷密封片。一定时间后,一般结构的阀门密封片会出现一些坑洞,造成阀门内漏。本阀门设计有密封片防冲刷装置,能使95%以上的气体冲刷在防冲刷装置上,并使气体流向有一定的导向作用,保护密封片。用该防冲刷装置和密封片可有效地保证密封片的寿命达到开关100万次以上。

■ 性能特点

1、密封性能好,达到零泄漏标准;
2、阀门开关速度快3S以内;
3、寿命长,可经受长期频繁开关;
4、具备双向耐压性和抗高速气流冲刷性能;
5、能用于氢气、一氧化碳等易燃易爆、有毒和粉尘等恶劣环境;
6、具备双向耐压性和抗高速气流冲刷性能;
7、气动开关,具有阀位状态现场指示和开关信号反馈。

■ 主要技术参数

阀体形式 直通铸造阀
公称通径 DN20~300mm
公称压力 PN1.6、2.5、4.06.4MPa;ANSI 150、300、600 LB;JIS 10、20、30 K
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
适用温度 -20~100℃;-20~200℃
泄流量 阀门开关无泄漏次数≥100万次
气源压力 0.40.6MPa
适用介质 油品、天然气、氢气、一氧化碳、二氧化碳、氧气、重整气、催化裂化干气、变换气、水、蒸汽等

■ 主要性能参数

通径 公称压力(MPa) 工作压差(MPa) 执行机构 密封副形式 工作温度℃
15~300 1.6~6.3 0.1~4 平板/平衡 PTFE/PEEK -20~200
1"~14" CL150~300 0.1~4 平板/平衡 PTFE/PEEK -20~200

■ 主要外形及连接尺寸

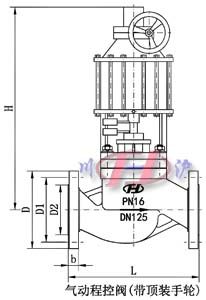

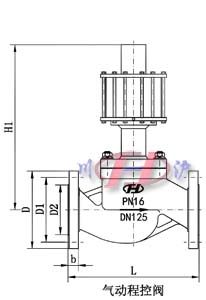

气动程控阀(带顶装手轮) 气动程控阀
公称通径 DN 公称压力(Mpa) L D D1 D2 b H
20 1.6 181 105 75 56 14 420
25 184 115 85 65 14 428
32 200 135 100 76 16 440
40 222 150 110 84 16 443
50 254 165 125 100 18 445
65 276 185 145 118 18 498
80 298 200 160 132 18 512
100 352 220 180 156 20 520
125 404 250 210 184 20 563
150 451 285 240 211 22 602
200 495 340 295 266 22 633
250 626 405 355 319 24 670
300 698 460 410 370 26 710
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
