铝合金管夹阀

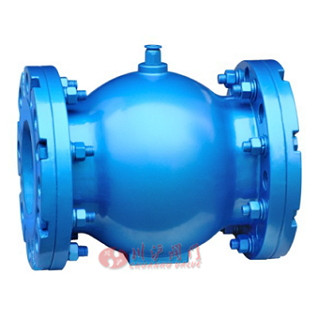

铝合金管夹阀 铝合金管夹阀

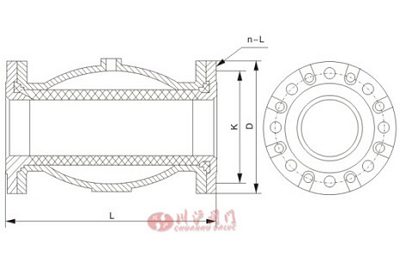

铝合金管夹阀 铝合金管夹阀(结构图)

■ 产品概述

一、主要结构形式:
铝合金管夹阀由阀体、橡胶管套、阀盖等零件组成。
二、工作原理:
控制介质未输入时,橡胶管套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态。因为管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化.当控制介质进入管套与阀体之间的空腔时,橡胶管套在介质压力下变形截流。
三、安装及维护:
1.铝合金管夹阀在管道上任意安装,没有介质流向限制。
2.铝合金管夹阀维护成本低,只需根据实际使用情况更换橡胶管套。

■ 主要性能规范

公称通径 工作压力 控制压力 最大压差
DN25-200 max 4bar max 6bar 2bar
DN250-300 max 3bar max 4.5bar max 1.5bar

■ 零部件材质

零件名称 材料
阀体 铝合金
法兰 铝合金
管套 天然橡胶-5~80℃
三元乙丙胶-5~120℃
食品级:食品级天然橡胶管套

■ 橡胶衬里材质及使用范围

衬里材质(代号) 适用温度 适用介质
硬橡胶(NR) -10℃-85℃ 除强氧化剂(硝酸、铬酸。浓硫酸及过氧化氢等)和有机溶剂外,适用于:氢 氯酸、氟硅酸、乙醛和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、 镀金属溶液、氢氧化钠、氢氧化钾,中性盐水溶液、10%次氯酸钠、湿氯气、氨水、 大部分醇类,有机酸及醛类等。
软橡胶(BR) -10℃-85℃ 具有良好的耐磨性能。主要用于50%以下的硫酸、氢氧化钠、氢氧化钾、中性 盐溶液及胺液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种 溶度稠粘液等。
丁基胶(IIR) 10℃-120℃ 抗腐蚀、耐磨耗,能耐极大多数的有机酸,碱和氢氧化物、无机盐及无机酸、 元素气体、醇类、醛类、酮类、脂类等。≤30%硫酸、磷酸、氢氟酸、煤焦油、动 物油、植物油、苛性碱和多种脂类。
氯丁胶 -10℃-105℃ 动物油、植物油和无机润滑油及PH值变化范围很大的腐蚀性泥浆,抗磨性好。

■ 氟塑料及搪瓷衬里材质及使用范围

衬里材料(代号) 适用温度 适用介质
聚全氟乙丙稀(FEP) ≤150℃ 各种浓度的盐酸、硫酸、氢氟酸以及王水、硝酸、各种有机酸、强碱、强 氧化剂或浓稀酸交替、各种有机溶剂和除熔融碱金属,元素氟及芳香烃类外 的其他强腐蚀性介质。
聚偏氟乙烯(PVDF) ≤100℃
聚四氟乙烯和乙烯共聚物(ETFE) ≤120℃
可溶性聚四氟乙烯(PFA) ≤180℃
增强聚丙烯(RPP) ≤100℃ 除浓硝酸、发烟硫酸、氯磺酸及强氧化剂外的大多数有机酸、 无机酸、无机溶剂等。
耐酸搪瓷 ≤100℃ 除氢氟酸、浓磷酸、强碱外的一般腐蚀介质。

■ 橡胶材质及使用范围

橡胶名称及代号 适用温度 适用介质
丁基橡胶(B级)(IIR) ≤120℃ 85%硫酸、盐酸、氢氟酸、磷酸、苛性碱和多种脂类等。
天然橡胶(〇级)(NR ) ≤100℃ 净化水、无机盐、稀释无机酸等。
三元乙丙橡胶(EPDF) ≤120℃ 具有天然橡胶相似的耐酸碱性能,用于低压蒸汽、热水、 冷水性能极为良好。
氯丁橡胶(CR) ≤85℃ 耐酸、耐碱、耐油和非极性溶剂,耐磨性优于天然橡胶。
丁晴橡胶(NBR) ≤85℃ 耐油耐磨,其耐酸性能与天然橡胶相似。
氟橡胶(FPM) ≤150℃ 具有类似氟塑料的耐磨腐蚀性能,在浓酸、强氧化 性能中极稳定,在有机溶剂和碱溶液中稳定。

■ 安装尺寸

通径 L H D K n-L
DN40 150 40 145 110 4-18
DN50 180 60 160 125 4-18
DN65 180 60 180 145 4-18
DN80 220 75 195 160 4-18
DN100 280 95 215 180 8-18
DN125 345 120 245 210 8-18
DN150 414 145 280 240 8-23
DN200 550 182 335 295 8-23
DN250 680 229 390 350 12-23
DN300 820 278 440 400 12-23
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
