多级降压调节阀(高压差调节阀)

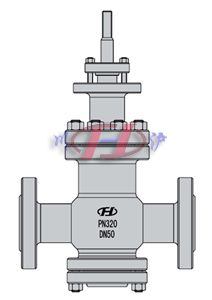

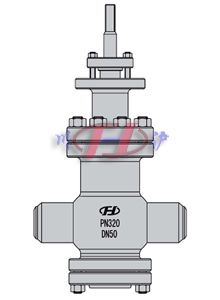

T48Y多级降压调节阀(法兰式) T68Y多级降压调节阀(焊接式)
T48Y多级降压调节阀(法兰式) T68Y多级降压调节阀(焊接式)

■ 产品概述

本公司经营的T48Y/T68Y型多级降压调节阀(亦称高压差调节阀)采用了先进的多孔多级降压式阀笼,适合于高压差流体和蒸汽工况,多级降压调节阀具有压降损失小、流量大、流量特性曲线精度高、动态稳定性好等特点。多级降压调节阀(高压差调节阀)很好的控制流经阀内件的流体流速,故可大幅度降低噪音,亦可有效防止液体产生的气蚀情况。多级降压调节阀主要应用于有气蚀、噪音高、流体压差高的环境。

■ 主要技术参数

● 阀体

阀体形式 高压锻造阀体
公称通径 DN15~250mm
公称压力 PN10.0~42.0MPa
连接形式 法兰(FF RF RTJ)、焊接(SW BW)
阀盖形式 整体型-40~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料

● 阀内件

阀芯形式 带孔多级笼式阀芯
流量特性 线性、等百分比

● 执行机构

执行器型号 3810系列、PSL系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

■ 主要内部结构图

多级降压调节阀(法兰式) 多级降压调节阀(焊接式)
多级降压调节阀(法兰式) 多级降压调节阀(焊接式)

■ 主要零件材料

1 底座 WCB CF8 CF8M CF3M
2 阀体 304 304 316 316L
3 导向杆 304 304 316 316L
4 阀芯 304 304 316 316L
5 阀笼 304 304 316 316L
6 垫片 聚四氟乙烯、金属石墨缠绕垫片
7 阀盖 304 304 316 316L
8 填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料
9 填料压套 304 304 316 316L
10 阀杆 304 304 316 316L

■ 主要性能指标

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.5; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5

■ 主要外形及连接尺寸

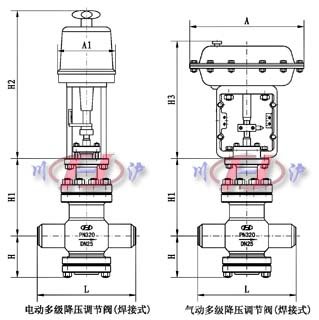

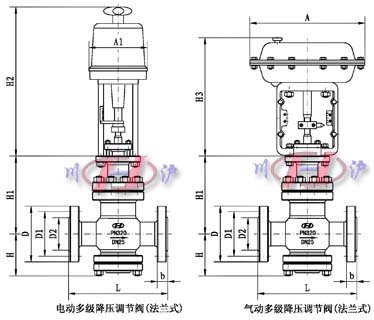

法兰式多级降压调节阀 焊接式多级降压调节阀
公称通径 DN(mm) L H H1 H2 H3 D D1 D2 b A A1
国标DN15~250
美标3/8“~10"
由于该阀门为订做产品,所有外型结构尺寸需以工程师现场设计为准,如需详细产品技术资料及连接尺寸,请与我公司技术部或者销售部联系,公司技术人员会为您提供完整的图纸及技术资料。
