高压旁路调节阀

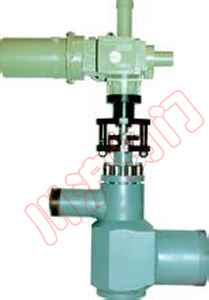

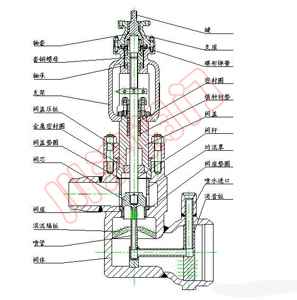

电动高压旁路调节阀 高压旁路调节阀结构图
电动高压旁路调节阀 高压旁路调节阀结构图

■ 产品概述

工业企业中有许多工况要求将高一级蒸汽压力和温度参数的蒸汽降低到低一级压力和温度参数的蒸汽,来满足不同工况的要求。如电力企业汽轮机系统就装有高 压旁路系统,它的作用是当机组在启动时,再热锅炉开始产生的蒸汽不能进入到汽轮机内部,而是通过高压旁路系统回到锅炉再热器进口来保护锅炉的再热器系统, 不必向空排汽和由此而引起的噪音及造成汽水损失。同样汽轮机组发生故障时也可开出高压旁路系统而使锅炉机组继续运行等待汽轮机组故障排除后立即投入正常运 行。因此,高压旁路系统被广泛应用于电力、石油、化工等行业的热力设备或系统中,增加了机组启停的灵活性,减少了汽水损失,符合当前节能减排的政策;消除 了因向空排汽所产生的噪音,也符合环保的要求。 上海川沪阀门有限公司生产的高压旁路调节阀,针对温差应力很大,节流的汽蚀现象严重,对高压旁路阀结构设计和材料选择等方面进行了优化,设计出新型的高压旁路阀。其 特点是节流元件采用了多孔套筒结构,与阀芯构成节流元件;在阀芯后布置降压孔板;蒸汽出口设计成缩放口;减温水由外部引入阀体后,通过多孔管喷出,与高温 蒸汽直接混合来降低蒸汽温度;采用这些结构后,使运行中汽蚀量大为减轻,延长了高压旁路阀的使用寿命;阀座设计成可拆卸结构,拆装方便,便于检修;阀座密 封面采用斜面结构,设计合理,使调整门密封面的密封达到很好效果。适用于300、600、1000MW再热机组汽轮机的高压旁路系统。

■ 主要技术参数

公称通径DN(mm) 250 350 400
公称压力 PN (MPa) 32 32 32
工况 标准 强度 标准 强度 标准 强度
一次蒸汽压力 (MPa) 26.25 29.3 26.25 29.3 26.25 29.3
二次蒸汽压力 (MPa) 6.4 7.5 6.4 7.5 6.4 7.75
最大允许压降 (MPa) 19.9 21.8 19.9 21.8 19.9 21.8
一次蒸汽温度(℃) 600 610 600 610 600 610
二次蒸汽温度(℃) 378 528 378 528 378 528
额定流量系数 Cv 190 360 413
流量特性 线性
保证运行噪音等级 dB(A) 85
旁路型式(进出方向) 角阀
快开/关时间 (S) 2-5
常速时间 (S) <10~34
节流装置 2级可控2级不可控
连接形式 焊接
配用执行机抅 电动、气动、液压
减温水压力 (MPa) 32~42 32~42 32~42
减温水温度(℃) 100~350 100~350 100~350
行程L (mm) 150~250 150~250 150~250



●主要材料

名  称 材  料
阀体 F92
阀盖 F92
阀杆 X19 CrMoNbVN 11-1
阀芯 X19 CrMoNbVN 11-1
阀座 SA 182M,Gr.F92
笼罩 X19 CrMoNbVN 11-1



●外形尺寸

公称通径DN(mm) 250 350 400
H (mm) 1050 1370 1450
L1 (mm) 750 870 990
D1 (mm) 296 436 487
D2 (mm) 210 300 330

注:上述尺寸仅供参考。可按工况要求设计。
