减温减压调节阀

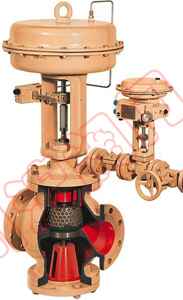

减温减压调节阀 减温减压调节阀外形图
减温减压调节阀 减温减压调节阀外形图

■ 产品概述

电动减温减压调节阀是高温高压蒸汽在一个阀体内部同时进行减温减压,并实现蒸汽的自调节。其减压件为多孔笼式结构,并有均流罩和节流孔板实现多级减压,其减压级数决定于蒸汽进出口的压差,每级压力约降低一半左右,从而减少了节流件的磨损,降低了高速汽流产生的振动和噪音。其减温由配置在阀内的减温器完成,减温水通过减温器内设置的机械雾化喷咀(圆柱形多孔喷咀)喷出,由高温蒸汽节流后的高速汽流将减温水充分雾化,使其迅速与高温蒸汽混合并快速蒸发为低温蒸汽,可避免管道内积水而造成水击现象,达到了较好的减温效果。这是与文式管减温器的不同之处。另外,喷咀上的射水孔数可随蒸汽负荷即节流面积的变化而同步变化,从而确保了足够的喷水速度,较之固定喷咀提高了不同蒸汽流量下的射水雾化效果,适用于更低的蒸汽负荷,提高了蒸汽流量的使用范围。阀座均采用单阀座结构形式,比双阀座减少了泄漏量。减压件上的节流孔严格按线性排列,当提升时可连续打开(0-100%),可确保调节的准确性、精度高,调节性能好。

电动减温减压调节阀集减压、减温、消音三功能于阀体内一次完成,可避免温差过大造成零件的过早损坏,以提高阀门的使用寿命。

上海川沪阀门有限公司生产的电动减温减压调节阀,广泛使用于电厂二次余热的减温减压。

■ 优点和用途

  • 可调雾化喷嘴,多级笼式减压,喷涂技术的采用使蒸汽流量在全范围内可得到甚为精确的压力和温度控制,为专利产品,国际先进水平。
  • 用于高温高压减温减压装置或蒸汽管道独立使用。
  • 用于汽机旁路、其他过热蒸汽旁路的蒸汽压力温度调节。
  • ■ 主要性能指标

    出口次流量Q的变化范围基本为10%Q-100%Q。根据要求量小流量还可更低。
    进口压力和温度: 低压 P1≤1.0Mpa, t1≤300℃
      中压 P1≤4.0Mpa, t1≤450℃
      次高压 P1≤5.4Mpa, t1≤485℃
      高温高压 P1≤20Mpa, t1≤570℃
    出口蒸汽压力P2、温度t2按用户要求值,其调节精度不低于2.5级。
    噪音:装置正常运行时,在减温减压阀下游一米,同时隔管壁一米处测量,噪音声级低于85分贝。

    ■ 执行标准

  • 减温减压装置标准:JB/T6323-93《减温减压装置制造与验收技术条件》
  • 减温减压装置标准:JB/T6323-2002《减温减压装置》
  • 减温减压阀标准:GB/10868-98《电站减温减压阀技术条件》
  • 给水调节阀标准:GB/10869-98《电站调节阀技术条件》
  • 其他阀门标准:JB/3595-2002《电站阀门一般要求》
  •
