电动多级轴流迷宫调节阀
 |
 |
| ZRSG电动多级轴流迷宫调节阀 |

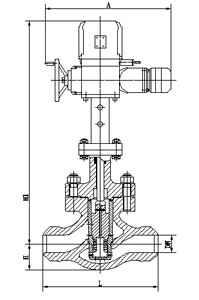

电动多级轴流迷宫调节阀外形尺寸图 |
■ 产品概述

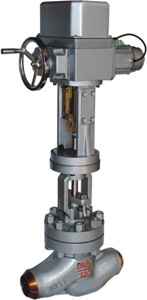

上海川沪阀门有限公司研发的ZRSG电动多级轴流迷宫调节阀采用采用套筒导向平衡式阀内件,分体式阀笼组合,阀座环通过阀笼压入固定方式,阀芯可选普通双座或单密封阀座配活动密封环,采用迷宫式多层垫片阀笼结构,有效达到降低噪音,多级降压和防空化破坏的目的,抗气蚀能力强。适合于负重荷,特别针对高压差流体的控制,可用于很恶劣工况。可选择多弹簧气动簿膜机构或电子式电动执行器。
■ 主要技术参数
| 通径 |
inch |
1·1/2” |
2” |
2·1/2” |
3” |
4” |
5” |
6” |
8” |
| mm |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 行程 |
mm |
25 |
40 |
60 |
| 公称压力 |
ANSI150、300、600 Lb
JIS10、20、30、40K
PN1.6、4.0、6.4MPa |
| 连接形式 |
法兰式 |
FF、RF、RJ、LG 标准按 ANSI B16.5、JIS B2201
JB/T79.1 PN1.6MPa、JB/T79.2 凹凸面 |
| 焊接式 |
嵌接焊SW（≤50mm）、对接焊（≥65mm） |
| 泄露率 |
金属阀座 |
合标准ANSI B16.104 Ⅲ级，小于额定Cv值0.1% |
| STL堆焊阀座 |
合标准ANSI B16.104 Ⅳ级，小于额定Cv值0.01% |
| PTEE软密封 |
合标准ANSI B16.104 Ⅴ级，小于额定Cv值10-5 |
| 调节比 |
50：1 |
● 主要部件
| 序号 |
零 件 |
材质 |
| 1 |
阀 体 |
WCB |
304 |
316 |
| 2 |
阀 盖 |
WCB |
304 |
316 |
| 3 |
阀 芯 |
304 |
304 |
316 |
| 4 |
阀 笼 |
304 |
304 |
316 |
| 5 |
阀 座 |
304 |
304 |
316 |
| 6 |
阀 杆 |
304 |
304 |
316 |
| 7 |
垫 圈 |
304/316+柔性石墨 |
| 8 |
填 料 |
PTFE\柔性石墨 |
| 9 |
填料隔圈 |
304 |
304 |
316 |
| 10 |
阀体螺栓 |
35# |
304 |
304 |
| 11 |
阀体螺母 |
35# |
304 |
304 |
| 12 |
压盖螺栓 |
35# |
304 |
304 |
| 13 |
压盖螺母 |
35# |
304 |
304 |
| 14 |
填料压盖 |
304 |
304 |
316 |
| 15 |
填料压板 |
WCB |
304 |
304 |
| 温度适用范围 |
-20~425 |
-196~538 |
-196~538 |
●用户选择
| 体 |
形式 |
直通(L-41800)、
角式(L-42800) |
阀盖 |
形式 |
标准、散热、伸长型 |
| 材质 |
WCB、304、316等 |
材质 |
WCB、304、316等 |
| 阀 芯 |
特性 |
快开 |
填料 |
" V "型 PTFE、
柔性石墨、波纹管 |
| 材质 |
304、304+STL／RTFE、316+STL／RTFE |
| 定位器 |
气动阀门定位器、电-气阀门定位器、智能型数字定位器 |
| 附 件 |
电磁阀、阀位反馈器、手操机构、限位开关、保位阀、空气过滤减压器等 |
●外形尺寸
| 阀门尺寸 |
L |
电动 |
| inch |
mm |
PN100-320 |
PN 420 |
H1 |
H2 |
A |
| 1” |
25 |
279 |
318 |
150 |
805 |
270 |
| 11/2” |
40 |
330 |
359 |
160 |
815 |
270 |
| 2” |
50 |
375 |
400 |
160 |
815 |
270 |
| 3” |
80 |
460 |
498 |
175 |
885 |
310 |
| 4” |
100 |
530 |
575 |
200 |
910 |
310 |
| 6” |
150 |
768 |
819 |
230 |
1040 |
350 |
| 8” |
200 |
832 |
1029 |
270 |
1080 |
350 |
|
