100S角式排泥阀

100S角式排泥阀 100S角式排泥阀 (结构图)
100S角式排泥阀 100S角式排泥阀 (结构图)

■ 产品概述

100S角式排泥阀,是一种角型隔膜式截止类阀门。角式排泥阀通常安装在污水处理厂沉淀池底部,用以排除池底沉淀的泥砂和污物。角式排泥阀内部为尼龙强化橡胶隔膜,并设计为角型结构,利于污物的顺利排除,安装方便,使用寿命长。

■ 零件材料

零件名称 阀体、阀盖 阀瓣、弹簧 薄膜
材料 铸铁 不锈钢 尼龙强SX橡胶

■ 主要技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 底泥、泥渣等 0~80
1.6 2.4 1.76
2.5 3.75 2.75

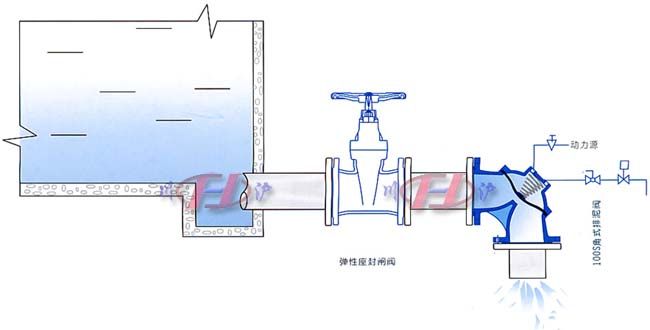

■ 安装示意图

100S角式排泥阀 示意图

■ 主要外形安装尺寸(单位:mm)

DN 50 65 80 100 125 150 200 250 300
H 125 145 155 175 200 225 275 325 375
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
