YD43H(Y)先导式高灵敏度减压阀

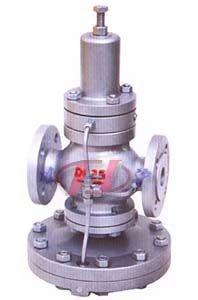

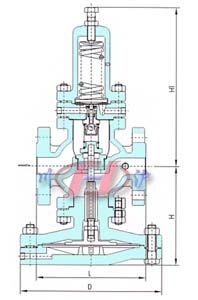

先导式高灵敏度减压阀 先导式高灵敏度减压阀 (结构图)
先导式高灵敏度减压阀 先导式高灵敏度减压阀 (结构图)

■ 产品概述

YD43H型先导式高灵敏度减压阀是本公司参考国外先进产品而研制开发成功的新型先导式减压阀,该阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加大了工作面积,因此先导式高灵敏度减压阀上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确下游压力的稳定。先导式高灵敏度减压阀的另一个突出的特点为:同一个阀体上可安装和互换多个导阀,在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

■ 主要技术参数与性能指标

公称压力 (MPa) 2.5
壳体试验压力 (MPa) 3.75
密封试验压力 (MPa) 2.5
最高进口压力 (MPa) 2.5
出口压力范围 (MPa) 0.02-1.6
压力特性偏差 (MPa) GB12246-1989
流量特性偏差 (MPa) GB12246-1989
渗漏量 GB12245-1989

■ 主要零件材料

零件名称 零件材料
阀体、阀盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
膜片 1Cr18 Ni9Ti
调节弹簧 60Si2Mn

■ 额定流量系数

DN 15 20 25 32 40 50
Cv 2.9 5.3 8.6 11.6 16.5 29.1

■ 主要外形尺寸

DN L H1 H D
15 147 235 145 207
20 154 235 145 207
25 160 235 145 207
32 180 250 160 220
40 205 250 160 220
50 230 270 180 220
65 280 300 190 320
80 310 330 220 320
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
