波纹管截止阀

波纹管截止阀 波纹管截止阀

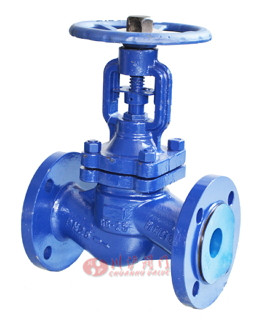

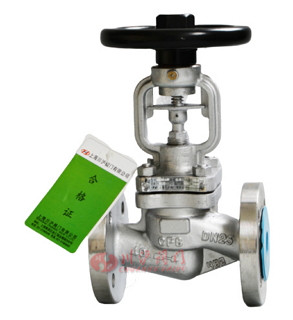

波纹管截止阀(材质碳钢) 波纹管截止阀(材质不锈钢)

■ 产品概述

波纹管截止阀根据不同的生产标准,划分为国标波纹管截止阀(标准GB/T12235)和德标波纹管截止阀(标准DIN3356)。波纹管截止阀最大特点是在普通截止阀阀芯上增加了波纹管,使得阀门在密封性能上大大提升,杜绝了介质的外漏的情况,所以多用于有害气体、液体等介质管道上使用。阀门广泛应用于市政建设、农田水利、火力发电、石油化工、消防环保、医药等各个领域。

波纹管截止阀特点:
1、双重密封设计(波纹管+填料),若波纹管实效,阀杆填料也会避免泄漏,并符合国际密封标准;
2、没有流体损失,降低能源损失,提高工厂设备安全;
3、使用寿命长,减少维修次数,降低经营成本;
4、坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件;
5、气体介质阀座采用PTFE软密封材料提高阀门的密封性;
6、耐高温,当温度≤425°时,阀座采用锥面硬密封,达到气密性能零泄漏。

■ 主要技术参数

结构形式 BB-BG-OS&Y
驱动方式 手动
电动
设计标准 GB12235、DIN3356
结构长度 GB12221、DIN3202
连接法兰 GB9113、JB/T79、HG20592、DIN2543-2545
试验和检验 JB/T9092、GB/T13927、DIN3230

■ 零部件参数

序号 名称 材质
1 阀体 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2 阀瓣 25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3 轴销 25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4 阀杆 25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
6 垫片 柔性石墨+不锈钢、PTFE
7 阀盖 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料压盖 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 WCB、QT400-18

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

■ 应用规范

公称压力
(MPa)
壳体试验压力
(MPa)
密封试验压力
(MPa)
适用温度
(℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

■ 主要外形及连接尺寸

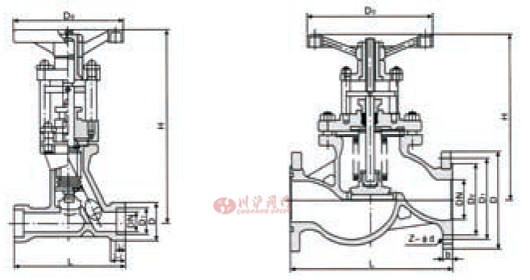

国标波纹管截止阀外型尺寸图

波纹管截止阀(外形尺寸图)

国标波纹管截止阀公称压力PN1.6/2.5/4.0MPa连接尺寸

产品型号 公称通径 DN PN1.6/2.5/4.0MPa WT
(kg)
L D D1 L1 L2 H Do
WJ61H-16C
WJ61H-25
WJ61H-40
WJ61W-16P
WJ61W-25P
WJ61W-40P
15 110 34 22.5 10 18 214 22.5 1.9
20 130 40 28.5 11 18 242 28.5 2.3
25 140 48 24.5 12 20 245 34.5 3.4
32 160 56 43 14 22 296 43 5.2
40 180 64 49 15 25 337 49 7.3
50 230 85 61 18 28 342 61 10

国标波纹管截止阀公称压力PN1.6/2.5/4.0MPa连接尺寸

产品型号 公称通径 PN1.6/2.5/4.0MPa WT
Type DN L D D1 D2 b Z-¢d H Do (kg)
WJ41W-16C
WJ41W-16P
15 130 95 6S 47 14 4-13.5 202 120 5
20 150 105 75 58 14 4-13.5 231 140 7
25 160 115 85 68 14 4-13.5 231 140 9
32 180 140 100 78 16 4-17.5 286 160 12
40 200 150 110 88 16 4-17.5 317 200 16
50 230 165 125 102 16 4-17.5 317 200 19
65 290 185 145 122 18 8-17.5 331 240 23
80 310 200 160 123 20 8-17.5 402 240 30
100 350 220 180 158 20 8-17.5 416 320 42
125 400 250 210 184 22 8-17.5 467 360 63
150 480 285 240 212 24 8-22 525 360 90
200 600 340 295 268 26 12-22 611 500 150
WJ41W-25C
WJ41W-25P
15 130 95 65 47 16 4-13.5 202 120 5
20 150 105 75 58 16 4-13.5 231 160 7
25 160 115 85 68 16 4-13.5 231 160 9
32 180 140 100 78 18 4-17.5 286 160 12
40 200 150 110 88 18 4-17.5 317 200 19
50 230 165 125 102 20 4-17.5 317 200 24
65 290 185 145 122 22 8-17.5 331 280 33
80 310 200 160 133 22 8-17.5 402 280 44
100 350 235 190 158 24 8-22 416 320 60
125 400 270 220 184 28 8-*26 467 360 72
150 480 300 250 212 30 8-¢26 525 360 98
200 600 360 310 278 30 12-^27 611 500 169
WJ41W-40C
WJ41W-40P
15 130 95 65 47 16 4-613.5 202 120 5
20 150 105 75 58 16 4-^13.5 228 160 7
25 160 115 85 68 16 4 - *13.5 228 160 9
32 180 140 100 78 18 4-617.5 274 160 12
40 200 150 110 88 20 4-617.5 345 200 16
50 230 165 125 102 22 4 - *17.5 396 200 23
65 290 180 145 122 22 8-617.5 339 280 33
80 310 200 160 133 24 8 - *17.5 405 280 43
100 350 235 190 158 28 8-¢22 460 320 69

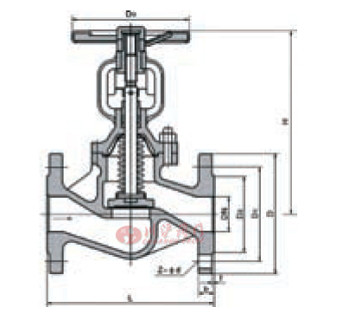

德标波纹管截止阀外型尺寸图

波纹管截止阀(外形尺寸图)

德标波纹管截止阀公称压力PN1.6/2.5/4.0MPa连接尺寸

产品型号
Type
公称a径 PN1.6/2.5/4.0MPa WT
DN L D D1 D2 b Z-¢d H Do (kg)
DIN/WJ41H-16C
DIN/WJ41W-16P
15 130 95 65 45 16 4-14 191 120 5
20 150 105 75 58 18 4-14 191 140 7
25 160 115 85 68 18 4-14 197 140 9
32 180 140 100 78 18 4-18 200 160 12
40 200 150 110 88 18 4-18 218 200 16
50 230 165 125 102 20 4-18 220 200 19
65 290 185 145 122 18 4-18 238 240 23
80 310 200 160 138 20 8-18 257 240 30
100 350 220 180 150 20 8-18 340 320 42
125 400 250 210 188 22 8-18 360 360 63
150 480 285 240 212 22 8-22 390 360 90
200 600 340 295 268 24 12-22 530 500 150
DIN/WJ41H-25
DIN/WJ41W-25P
15 130 95 65 45 16 4-14 191 120 5
20 150 105 75 58 18 4-14 191 160 7
25 160 115 85 68 18 4-14 197 160 9
32 180 140 100 78 18 4-18 200 160 12
40 200 150 110 88 18 4-18 218 200 19
50 230 165 125 102 20 4-18 220 200 24
65 290 185 145 122 22 8-18 238 280 33
80 310 200 160 138 24 8-18 257 280 44
100 350 235 220 162 24 8-22 340 320 60
125 400 270 250 188 26 8-26 360 360 72
150 480 300 295 218 28 8-26 390 360 98
200 600 360 310 278 30 12-26 530 500 169
DIN/WJ41H-40
DIN/WJ41W-40
15 130 95 65 45 16 4-14 191 120 5
20 150 105 75 58 18 4-14 191 160 7
25 160 115 85 68 18 4-14 197 160 9
32 180 140 100 78 18 4-18 200 160 12
40 200 150 110 88 18 4-18 218 200 16
50 230 165 125 102 20 4-18 220 200 23
65 290 185 145 122 22 8-18 238 280 33
80 310 200 160 138 24 8-18 257 280 45
100 350 235 220 162 24 8-22 340 320 69
125 400 270 250 188 26 8-26 360 360 98
150 480 300 295 218 28 8-26 390 360 170
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
