美标法兰截止阀

美标法兰截止阀 美标法兰截止阀

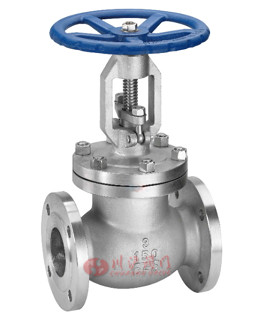

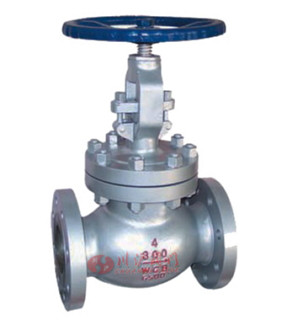

美标法兰截止阀(材质碳钢) 美标法兰截止阀(材质不锈钢)

■ 产品概述

川沪阀门生产的美标截止阀适合在高温、高压介质的管路或装置上,如火电厂、核电站,石油化工系统的高温、高压管路上。城市建设中的供水、供热工程上,公称通经较小的管路,也可选用截止阀,如公称通经小于150mm的管路上。

美标截止阀特点:
1、截止阀结构比闸阀简单,制造与维修都比较方便;
2、密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长;
3、启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长;
4、介质流动方向公称压力PN≤16Mpa时,一般采用顺溜,介质从阀瓣下方向上流;公称压力≥20Mpa时,一般采用逆流,介质从阀瓣上方向下流,以增加密封性能。截止阀介质只能单方向流动,不能改变流动方向;
5、截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较具有非常可靠的切断动作,是的这种阀门适合作为介质的切断或调节级节流使用。

■ 主要技术参数

公称压力或压力级 Class150Lb~Class600Lb
公称通径 1/2"~12"
连接方式 法兰连接
驱动方式 手动、电动、气动
适用介质 选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质等多种介质。

■ 零部件参数

零件名称 零部件材料Part Material Part Name
阀体/阀盖 A216-WCB Z217-WC6 A352-LCB A351-CF8 Body/Bonnet
阀瓣 A105 A182-F11 A182-F304 A182-F316 Disc
阀杆 A182-F6a A182-F11 A182-F6a A182-F316 Stem
填料 柔性石墨/Flexible Graphite 聚四氟乙稀/PTFE Packing
垫片 18-8柔性石墨/18-8Flexible Graphite Gaslet
螺栓 A193-B7 A193-B7 A193-B7M A193-B8 Bolt
适用温度 -29-425℃ -29-550℃ -46-350℃ -40-200℃ Applicable Temp
适用介质 水、油品、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸类 Applicable
Water,Oil,Steam Steam,Oil Propane、Ethylene Nitre Acid Medium

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

■ 应用规范

设计规范 API600
结构长度 ANSI B16.10
连接法兰 ANSI B16.5

■ 主要外形及连接尺寸

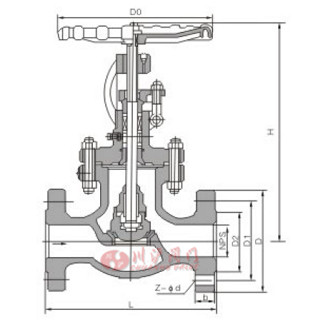

美标法兰截止阀(外形尺寸图)

公称压力150Lb~600Lb连接尺寸

产品型号 Type NPS DN Class 150Lb WT
(kg)
in mm L D D1 D2 b Z-d H1 Do
J41H-150Lb
J41W-150LbP
J41H-150LbP
J41W-150LbR
J41H-150LbL
J41W-150LbRL
1/2 15 108 89 60.5 35 12 4-15 169 125 5
3/4 20 117 98 70 43 12 4-15 180 125 7
1 25 127 108 79.5 51 12 4-15 190 125 9
1-1/2 40 165 127 98.5 73 14.3 4-16 347 180 15
2 50 203 152 120.5 92 15.9 4-19 356 180 18
2-1/2 65 216 178 139.5 105 17.5 4-19 381 240 30
3 80 241 190 152.4 127 19.1 4-19 411 280 41
4 100 292 229 190.5 157 24 8-19 454 280 64
5 125 356 254 216 186 24 8-22 541 320 86
6 150 406 279 241.5 216 25.4 8-22 565 360 113
8 200 495 343 298.5 270 29 8-22 800 450 115
10 250 622 406 362 324 31 8-25 1231 500 295
12 300 698 483 432 381 32 8-25 1450 600 450
产品型号
Type
NPS DN Class 300Lb WT
in mm L D D1 D2 b Z-¢d H Do (kg)
J41H-300Lb
J41W-300LbP
J41H-300LbP
J41W-300LbR
J41H-300LbL
J41W-300LbRL
1/2 15 152 95 66.5 35 15 4-15 190 125 5.2
3/4 20 178 117 82.5 43 16 4-19 212 125 7.3
1 25 203 124 89 51 18 4-19 231 160 9.5
1-1/2 40 229 156 114.5 73 20.7 4-22 391 200 17.6
2 50 267 165 127 92 22 8-19 406 200 25
2-1/2 65 292 190 149 105 25 8-22 457 240 30
3 80 318 210 168.5 127 29 8-22 470 280 35
4 100 356 254 200 157 32 8-22 590 320 56
5 125 400 279 235 186 35 8-22 614 400 96
6 150 444 318 270 216 37 12-22 711 500 120
8 200 559 381 330 270 42 12-25 750 500 212
10 250 622 441 387.5 324 48 16-29 1012 500 460
12 300 711 521 451 381 51 16-32 1231 600 615
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
