锻钢内螺纹截止阀

锻钢内螺纹截止阀 锻钢内螺纹截止阀

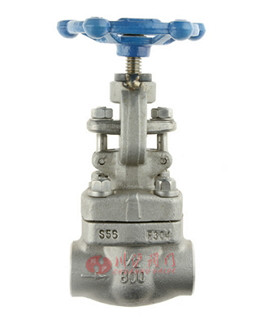

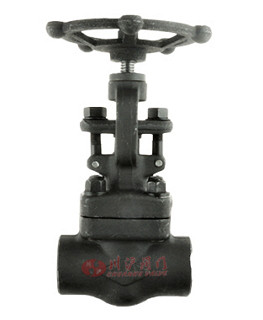

锻钢内螺纹截止阀(材质A105) 锻钢内螺纹截止阀(材质不锈钢)

■ 产品概述

锻钢内螺纹截止阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.

锻钢内螺纹截止阀制造标准 截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25. 承插端符合ASME B16.11, 螺纹连接端 (NPT) 符合ANSI/ASME B1.20.1

■ 零部件参数

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
4 垫片 304夹柔性石墨 304 + PTFE
5 阀盖 A105 A276 304 A276 304(L) A276 316(L)
6 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 销子 A276 420 A276 304
8 填料压盖 A276 410 A182 F304(L) A182 F316(L)
9 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
10 填料压板 A216 WCB A351 CF8
11 螺母 A194 2H A194 4 A194 8 A194 8M
12 阀杆螺母 A276 410
13 螺母 A194 2H A194 4 A194 8 A194 8M
14 铭牌 SS
15 手轮 A197
16 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品 水、蒸汽、油品 硝酸、醋酸等
适用温度 -29~425 oC -29~550 oC -29~180 oC

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

■ 主要外形及连接尺寸

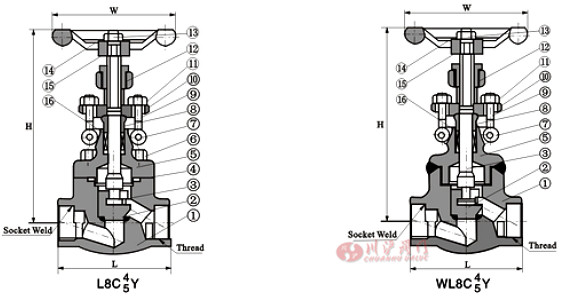

锻钢内螺纹截止阀(外形尺寸图)

公称压力800lb连接尺寸


规格
缩径 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
通径 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
L 79 79 92 111 120 152 172 200
H(开) 166 166 171 207 240 258 330 355
W 100 100 100 125 160 160 180 200
重量 螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6
焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8

公称压力900Lb~1500Lb连接尺寸


规格
缩径 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
通径 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2"
L 92 111 111 120 152 172 200 220
H(开) 171 207 207 240 258 330 355 370
W 100 125 125 160 160 180 200 240
重量 螺栓式 2.2 3.7 3.6 6.8 7.6 11.6 15.0 21.9
焊接式 2.0 3.4 3.3 6.0 5.6 10.3 14.2 18.0
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
