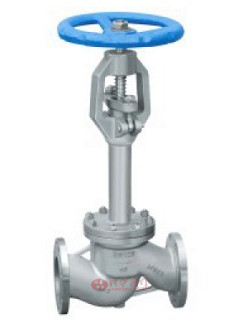

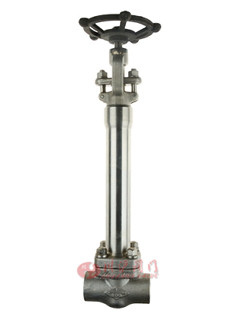

低温截止阀

低温截止阀 低温截止阀
低温截止阀 低温截止阀

■ 产品概述

川沪阀门生产的低温截止阀,采用低温钢和不锈钢材质,可以耐受低温-20至-196℃的低温,,适用于空分、槽罐车等场合中使用,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的控制系统中用于开关。

低温截止阀特点:
结构紧凑,刚性好,通道流畅
防外漏填料函设计
可靠的上密封结构设计
轻松的扭矩传递结构
螺纹阀座、焊接阀座、堆焊民座多层阀座结构
颈部加长装置

■ 基本参数

设计标准 JB/T7749-95,BS1873,JIS B2071,JIS B2081
公称通径 DN15-600mm(1/2-24)
公称压力 PN16-PN150(150LB-900LB)
连接标准 GB/T 9113.HG 20592,SH 3406,GB/T 12224
材质范围 低温钢、不锈钢
密封材质 不锈钢、硬质合金
操作方式 手轮、齿轮传动、电动
温度范围 -196-350℃
适用介质 乙烯、丙烯、液化天然气等

■ 主要外形及连接尺寸

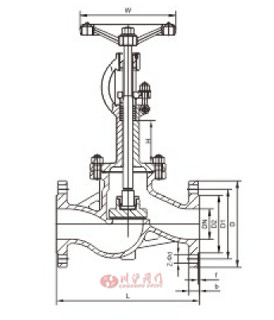

低温截止阀外型尺寸图

低温截止阀(外形尺寸图)

低温截止阀J41H-150 2"~8"连接尺寸

NPS DN L D D1 D2 b f Z-d W H
-46℃ -101℃ -196℃
2 50 203 150 120.7 92.1 19.5 2 4-19 180 466 486 S26
3 80 241 190 152.4 127 24.3 2 4-19 280 541 571 611
4 100 292 230 190.5 157.2 24.3 2 8-19 280 630 660 700
5 125 330 255 215.9 185.7 24.3 2 8-23 360 668 698 738
6 150 356 280 241.3 215.9 25.9 2 8.22 360 796 626 876
8 200 495 345 296.S 269.9 29 2 8-22 450 600 630 880

低温截止阀J41H-300 2"~8"连接尺寸

NPS DN L D D1 D2 b f Z-d W H
-46℃ -101℃ -196℃
2 50 267 165 127 92.1 22.7 2 8-19 200 516 56 576
3 80 318 210 166.3 127 29 2 8-22 280 590 620 60
4 100 356 255 200 157.2 32.2 2 S-Z2 320 720 750 790
5 125 400 280 235 185.7 35.4 2 8-22 350 750 780 80
6 150 444 320 269.9 215.9 37 2 12-22 500 951 660 930
8 200 559 380 330.2 2699 417 2 12-25 500 890 920 970

低温截止阀J41H-600 2"~8"连接尺寸

NPS DN L D D1 D2 b f Z-d W H
-46℃ -101℃ -196℃
2 50 292 165 127 92.1 32.4 7 8-19 240 550 57Q 610
3 80 356 210 166.3 127 36.8 7 8-2 280 653 68 723
4 100 432 275 215. 157.2 451 7 8-25 360 752 782 822
6 150 55 355 292.1 215. 54.7 7 12-29 500 920 870 1020
6 200 660 420 349.2 269.9 62.6 7 12-32 550 1067 1097 1147
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
