电动高平台三通球阀

电动高平台三通球阀 电动高平台三通球阀

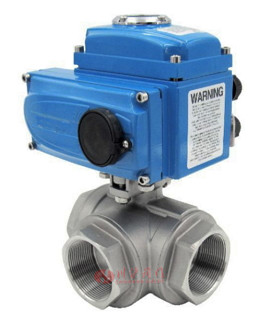

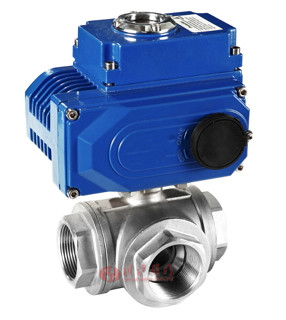

电动高平台三通球阀(调节型) 电动高平台三通球阀(开关型)

■ 产品概述

电动高平台三通球阀是由高平台三通球阀和气动执行器组成,连接方式有内螺纹连接、卡箍式连接、外螺纹连接等,三通球阀分为L型三通球阀和T型三通球阀,用于不能管道介质流向的切换,流向切换图件下图,由于球阀使用了高平台设计,使得阀门和电动执行器可以直接连接,免去支架安装的高度。具有结构紧凑、外形美观、方便安装等特点。不同的阀门使用工况,可以选用不同的电动执行器,阀门和开关量控制的电动执行器组成电动开关球阀,阀门和模拟量4-20mA控制的电动执行器组成电动调节球阀。

■ 主要技术参数

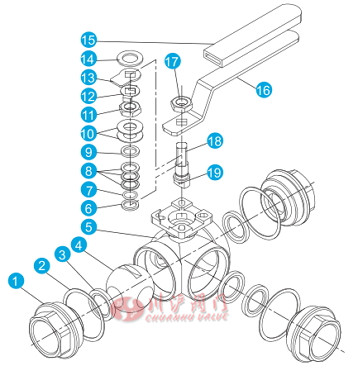

● 阀体分解图

● 零部件材质

ITEM PART NAME MATERIAL
1 CAP CF8M CF8
2 BODY GASKET PTFE
3 BALL SEAT PTFE R-PTFE
4 BALL SUS316 SUS504
5 BODY CF8M CF8
6 THRUST WASHER PTFE
7 O-RING VITOF
8 STEM PACKING PTFE
9 GLAND SUS304
10 BELLEVILLE WASHER SUS304
11 STOP NUT A194-8
12 STOP CAP SUS304
13 LOCKING WASHER SUS304
14 WASHER SUS304
15 HANDLE COVER PLASTIC
16 HANDLE SUS304
17 STEM NUT A194-8
18 STEM SUS316 SUS304
19 ANTI-STACTIC SUS304

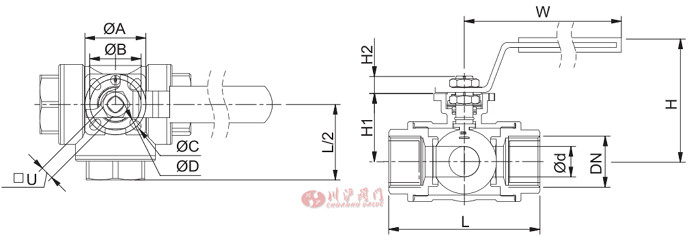

● 球阀结构图

● 扭矩和流量系数CV值

SIZE L 0d W H H1 H2 0A 0B 0C 0D □U TORQUE
N.M
CV
1/2*" 73 12 120 65 36 8.5 42 36 6 6 9 5 1.3
3/4" 80 15 120 69 40 9 42 36 6 6 9 7 2
1" 88 18 150 77 46 11 50 42 7 6 11 8 3.5
1-1/4" 125 25 150 87 56 11 50 42 7 6 11 16 7
1-1/2" 136 32 240 107 69 14 70 50 9 7 14 22 12.4
2" 156 38 240 112 76 15 70 50 9 7 14 26 20.3
2-1/2" 200 50 260 129 93 17 102 70 11 9 17 50 28.5
3" 240 65 300 150 112 19 102 70 11 9 19 85 47

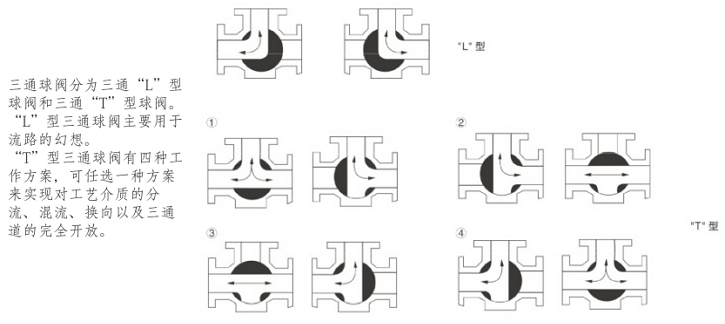

■ 三通球阀流向图

■ 主要外形及连接尺寸

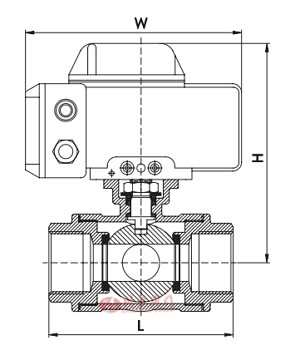

电动高平台三通球阀外形尺寸
DN 15 20 25 32 40 50 65 80
L 73 80 88 125 136 158 200 240
H 189 205 218 220 250 256 275 315
W 161 161 161 161 188 188 188 268
注:另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
