防爆电动高平台球阀

防爆电动高平台球阀 防爆电动高平台球阀

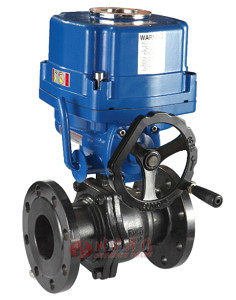

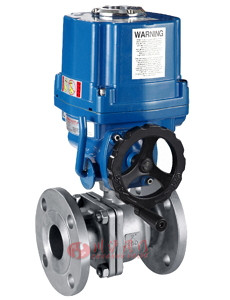

防爆电动高平台球阀(阀体材质碳钢) 防爆电动高平台球阀(阀体材质不锈钢)

■ 产品概述

防爆电动高平台球阀采用防爆型电动执行器和球阀直连方式组成,结构紧凑,外形精巧美观。驱动电压有DC24V、AC220V和AC380V三种形式,控制方式有开关量和模拟量4-20mA2种方式,实现了远程和现场操作的特点,防爆电动球阀可以在需要防爆场合如易燃易爆的粉尘、气体、液体等场合使用。上海川沪阀门有限公司生产的高品质防爆电动高平台球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合。

■ 主要技术参数

● 阀体分解图

● 零部件材质

序号号 零部件 材质
1 NUT SUS304
2 CAP CF8M CF8
3 CAP GASKET PTFE PTFE
4 BALL SEAT PTFE PTFE
5 BALL SUS316 SUS304
6 THRUST WASHER PTFE PTFE
7 0-RING VITON
8 STEM PACKING PTFE
9 GLAND SUS304
10 BELLEVILLE WASHER SUS304
11 STOP NUT SUS304
12 NUT CAP SUS304
13 LOCKING PIN SUS304
14 WASHER SUS304
15 STEM NUT SUS304
16 HANDLE SUS304
17 HANDLE COVER PLASTIC
18 STEM SUS316 SUS304
19 ANTI.STATIC SUS304
20 BODY CF8M CF8
21 BOLT SUS304

● 球阀结构图

● 扭矩和流量系数CV值

DN φd L H H1 H2 W φA φB φa φb □U φC φR φD 扭矩
N.M
CV
15 15 130 69 49 8.5 125 42 36 6 5.5 9 45 65 95 5 3.4
20 20 140 75 54 8.5 125 42 36 6 5.5 9 58 75 105 7 7.1
25 25 150 87 60 11 155 50 42 7 6 11 68 85 115 8 12.4
32 32 165 99 72 11 155 50 42 7 6 11 78 100 140 15 20.3
40 38 180 116 80 14 195 70 50 9 7 14 88 110 150 22 28.5
50 50 200 124 88 15 195 70 50 9 7 14 102 125 165 25 47.5
65 65 225 140 102 18 260 102 70 11 9 17 122 145 185 49 76
80 80 250 153 116 18 260 102 70 11 9 17 138 160 200 83 108.4
100 100 280 175 134 19 300 102 70 11 9 19 158 180 220 115 198

■ 主要外形及连接尺寸

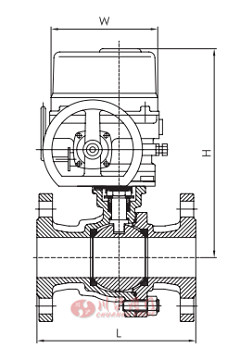

防爆电动高平台球阀外形尺寸
DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 225 250 280 320 360 457
H 330 340 350 410 425 450 455 475 550 580 660 755
W 170 170 170 170 170 170 200 200 220 220 260 260
注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
