气动放料球阀
 |
| 气动放料球阀 |

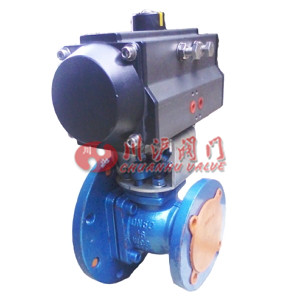

■ 气动放料球阀产品概述
上海川沪阀门有限公司生产的FQ641F气动放料球阀，是一种特殊结构的放料球阀，阀座与端面法兰距离近，物料滞留少。气动放料球阀结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上。
特点：
1.阀座与端面法兰距离近，物料滞留少。
2.结构紧凑，密封性能优越。
适用场景:
FQ641F气动放料球阀用于精细化工、制药、化工行业的反应锅上。气动放料球阀也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的理想产品。
■ 气动放料球阀主要参数
| 阀体形式 |
整体式精铸阀体 |
| 公称通径 |
DN25～100mm |
| 公称压力 |
PN1.0 MPa |
| 连接形式 |
法兰式、卡箍式 |
| 适用温度 |
-20℃～150℃ |
| 阀盖形式 |
一体式 |
| 压盖型式 |
压盖压紧式 |
| 阀芯形式 |
O型球体阀芯 |
| 流量特性 |
近似快开型 |
■ 气动放料球阀零部件材料
| 零件名称 |
材料名称 |
| 阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球体 |
2Cr13 |
304 |
316 |
316L |
| 阀杆 |
2Cr13 |
304 |
316 |
316L |
| 密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
| 适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
■ 气动放料球阀执行器参数
| 执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
■ 主要外形及连接尺寸

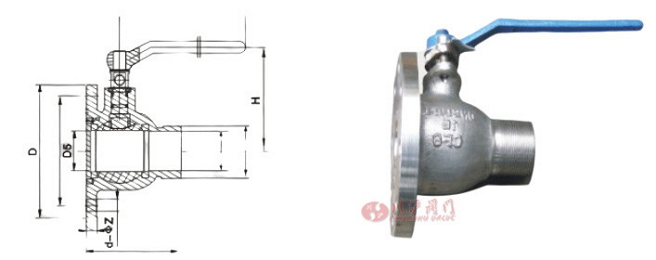

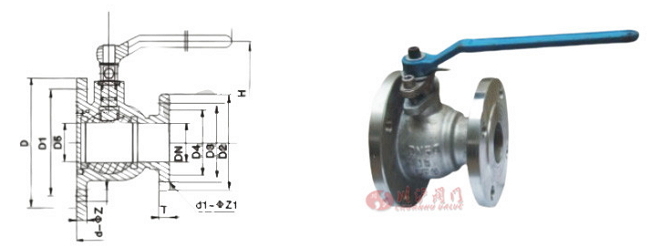

● 阀体外形结构尺寸
DN
(mm) |
连接尺寸 |
| D |
D1 |
D2 |
D3 |
D4 |
D5 |
L |
b |
b1 |
D-Z |
D1-Z1 |
DO |
H |
| 32 |
160 |
125 |
|
|
|
40 |
|
|
16 |
4-18 |
|
|
|
| 50 |
180 |
145 |
160 |
125 |
100 |
65 |
130 |
16 |
18 |
4-18 |
4-18 |
180 |
130 |
| 65 |
195 |
160 |
180 |
145 |
120 |
80 |
150 |
18 |
20 |
8-18 |
4-18 |
230 |
145 |
| 80 |
215 |
180 |
195 |
160 |
135 |
100 |
178 |
20 |
20 |
8-18 |
8-18 |
250 |
180 |
| 100 |
280 |
240 |
215 |
180 |
155 |
150 |
210 |
20 |
24 |
8-23 |
8-18 |
300 |
220 |
|
