法兰式气动角座阀
 |
 |

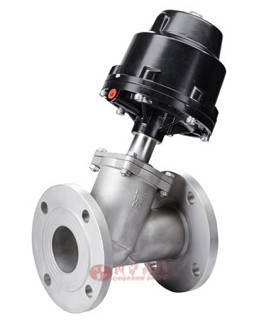

| 法兰式气动角座阀(塑料气动头) |

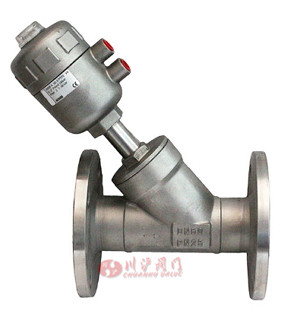

法兰式气动角座阀(不锈钢气动头) |
■ 产品概述
川沪公司生产的法兰式气动角座阀（JY2000角座阀）采用Y型设计，具有流通性好、流阻小特点，标配单作用气动执行器，实现断气源弹簧复位功能，其中根据不同的使用环境可以选用塑料气缸和不锈钢气缸。阀门适合在小空间、使用频率高的场合使用，阀体材质有304不锈钢和316不锈钢2种选择。广泛应用在化工、水处理、制药、轻工、纺织等行业使用。
■ 产品特点
1.Y型设计、流通性好、流阻小、无水锤
2.高端执行器、360°旋转、任意角度安装
3.楔形密封、阀杆自动校正、自润滑、免维护
4.开启灵活、工作稳定、应用广泛、结构紧凑、轻巧美观
5.欧系精装、技术精湛、超长寿命、密封可靠、替代进口
■ 主要技术参数
| 技术参数 |
| 公称通径 |
DN10～50mm |
| 连接方式 |
内螺纹、法兰、焊接、卡箍 |
| 气缸配置 |
塑料执行器（PA）、不锈钢执行器（PB） |
| 气缸形式 |
双作用、单作用（弹簧复位） |
| 控制方式 |
开关型、调节型 |
| 公称压力 |
16bar（如需更高压力订货时请注明） |
| 气源压力 |
双作用、单作用:3～8bar |
| 介质温度 |
W1:-40~180℃（如需更高温度订货时请注明） |
| 环境温度 |
标准型:-20~80℃ |
| 阀体材质 |
碳钢（C）、不锈钢（P4、P6） |
| 密封材质 |
聚四氟乙烯（F） |
■ 零部件参数
■ 主要零件材料
| 序号 |
零件名称 |
序号 |
零件名称 |
| 1 |
视窗 |
11 |
活塞弹簧 |
| 2 |
指示器 |
12 |
密封组件 |
| 3 |
上盖 |
13 |
导套 |
| 4 |
弹簧 |
14 |
密封垫 |
| 5 |
活塞 |
15 |
活塞杆 |
| 6 |
密封圈 |
16 |
阀芯 |
| 7 |
限位器 |
17 |
阀芯密封垫 |
| 8 |
螺套 |
18 |
不绣钢型圈 |
| 9 |
连接管 |
19 |
阀体 |
| 10 |
阀盖 |
|
|
■ 控制附件选型
| 电磁阀 |
双作用选二位五通、单作用二位三通、单电控双电控订货时注明 |
| 限位开关 |
远程反馈开关信号 |
| 定位器 |
输入模拟量信号（4-20mA或者0-10V），调节阀门开度 |
| 备注 |
以上附件不是标准配件，如需配置请订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 |

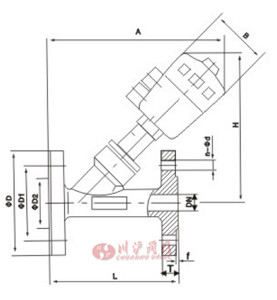

■ 主要外形及连接尺寸
| 通径 |
L |
T |
f |
D |
D1 |
D2 |
H |
A |
B |
n-d |
执行器 |
| DN15 |
120 |
14 |
2 |
95 |
65 |
40 |
137 |
180 |
64 |
4-14 |
50 |
| DN20 |
130 |
14 |
2 |
105 |
75 |
50 |
145 |
185 |
64 |
4-14 |
50 |
| DN25 |
140 |
14 |
2 |
115 |
85 |
60 |
173 |
210 |
80 |
4-14 |
63 |
| DN32 |
150 |
16 |
2 |
135 |
100 |
70 |
210 |
240 |
80 |
4-18 |
63 |
| DN40 |
180 |
16 |
2 |
145 |
110 |
80 |
260 |
245 |
80 |
4-18 |
63 |
| DN50 |
195 |
16 |
2 |
160 |
125 |
92 |
300 |
295 |
100 |
4-18 |
80 |
| DN65 |
230 |
18 |
2 |
185 |
145 |
115 |
315 |
320 |
126 |
4-18 |
100 |
| DN80 |
250 |
18 |
2 |
195 |
160 |
130 |
330 |
330 |
126 |
8-18 |
100 |
| DN100 |
280 |
18 |
2 |
215 |
180 |
150 |
360 |
360 |
156 |
8-18 |
125 |
注：由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
|
