快装式气动角座阀

快装式气动角座阀 快装式气动角座阀

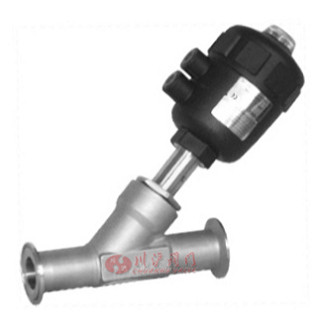

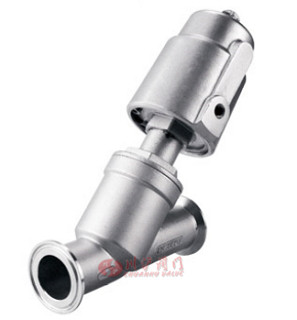

快装式气动角座阀(塑料气动头) 快装式气动角座阀(不锈钢气动头)

■ 产品概述

川沪公司生产的快装式气动角座阀(JY2000角座阀)采用Y型设计,具有流通性好、流阻小特点,标配单作用气动执行器,实现断气源弹簧复位功能,其中根据不同的使用环境可以选用塑料气缸和不锈钢气缸。阀门适合在小空间、使用频率高的场合使用,阀体材质有304不锈钢和316不锈钢2种选择。广泛应用在化工、水处理、制药、轻工、纺织等行业使用。

■ 产品特点

1.Y型设计、流通性好、流阻小、无水锤
2.高端执行器、360°旋转、任意角度安装
3.楔形密封、阀杆自动校正、自润滑、免维护
4.开启灵活、工作稳定、应用广泛、结构紧凑、轻巧美观
5.欧系精装、技术精湛、超长寿命、密封可靠、替代进口

■ 主要技术参数

技术参数
公称通径 DN10~50mm
连接方式 内螺纹、法兰、焊接、卡箍
气缸配置 塑料执行器(PA)、不锈钢执行器(PB)
气缸形式 双作用、单作用(弹簧复位)
控制方式 开关型、调节型
公称压力 16bar(如需更高压力订货时请注明)
气源压力 双作用、单作用:3~8bar
介质温度 W1:-40~180℃(如需更高温度订货时请注明)
环境温度 标准型:-20~80℃
阀体材质 碳钢(C)、不锈钢(P4、P6)
密封材质 聚四氟乙烯(F)

■ 零部件参数

快装式气动角座阀零部件

■ 主要零件材料

序号 零件名称 序号 零件名称
1 视窗 11 活塞弹簧
2 指示器 12 密封组件
3 上盖 13 导套
4 弹簧 14 密封垫
5 活塞 15 活塞杆
6 密封圈 16 阀芯
7 限位器 17 阀芯密封垫
8 螺套 18 不绣钢型圈
9 连接管 19 阀体
10 阀盖

■ 控制附件选型

电磁阀 双作用选二位五通、单作用二位三通、单电控双电控订货时注明
限位开关 远程反馈开关信号
定位器 输入模拟量信号(4-20mA或者0-10V),调节阀门开度
备注 以上附件不是标准配件,如需配置请订货时候注明,电磁阀和限位开关有分防爆和不防爆,如需防爆还要注明防爆等级

■ 主要外形及连接尺寸

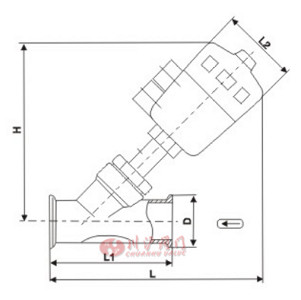

快装式气动角座阀结构图
通径 执行器长度 L L1 L2 D H
DN15 50 180 120 64 50.5 137
DN20 50 185 140 64 50.5 145
DN25 63 210 160 80 50.5 173
DN32 63 240 176 80 50.5 210
DN40 63 250 190 80 50.5 260
DN50 80 330 210 100 64 301
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
