锅炉给水调节阀

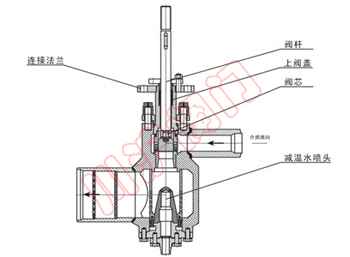

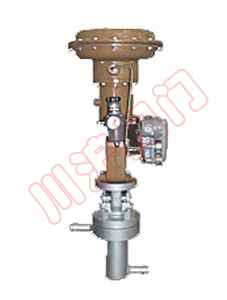

锅炉给水调节阀 锅炉给水调节阀结构图
锅炉给水调节阀 锅炉给水调节阀结构图

■ 产品概述

锅炉给水调节阀T667Y-200是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构,流体先经过套筒窗口进行第一级节流,再经过三级连续串级节流,允许压差大,密封性好,流体通道呈S流线型,流量大,调节阀动态稳定性好。上海川沪阀门有限公司结合国内外先进的设计理念,设计、生产出来的锅炉给水调节阀是火力发电厂锅炉给水系统的重要调节阀之一,也可适用于石油化工等其他工业的自动控制系统控制高压差流体,可配电动执行机构和气动执行机构。

该阀具有以下优点:

阀内组件结构新颖,采用套筒节流,有效控制流速在30m/s左右。

节流面与阀座密封面分开,有效保护密封面,密封性能优良,使用寿命长。

阀内组件采用高强度不锈钢制造,零件表面经过硬化处理,硬度可达到HRC70左右,抗冲刷能力强。

阀芯采用压力平衡式结构,减少流体作用在阀芯上的不平衡力。

■ 主要技术参数

●阀体

形   式    锻造直通式

公称通径   DN50,80,100,150,200,250,300

公称压力   PN25,32Mpa

连接形式   BW焊接形式

材    料   20#锻钢

工作温度   小于420度

压盖形式   螺栓压紧式

填    料   高温石墨编织填料

●阀内组件

阀芯形式   压力平衡串级式

流量特性   等百分比特性

套筒形式   分离式

材    料   特种不锈钢表面硬化处理

●执行机构

形    式   气动活塞执行机构或电动执行机构

环境温度   -30-70度

作用形式   气-关式 或电—关式

附    件   定位器,手轮机构,行程开关,电磁阀,阀位传送器等

●性能

泄流量     小于额定KV值的0.01%,符合ANSI B16.104—1976 IV级

回   差   小于全行程的1(带定位器)

线   性   小于全行程的+-1(带定位器)



■ 外形尺寸





公称通径DN B T H 管道规格
50 385 258   76*10
80
100 310 750 190 133*16
125 390 895 225 168*22
150 727 985   194*25
200 390     273*36
