川沪首页 >> 产品展示 >> 水力控制阀 >> 100A角型定水位阀

100A角型定水位阀

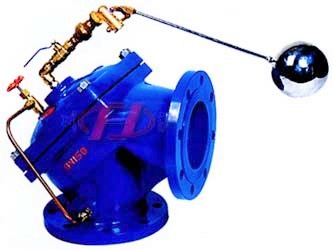

100A角式水位控制阀 100A角式水位控制阀 (结构图)
100A角型定水位阀 100A角型定水位阀 (结构图)

■ 产品概述

100A角型定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。角型定水位阀由一特殊强化尼龙膜片将其分为上下两个空室,当液面达到设定位置时,浮球导阀关闭,上腔压力大于下腔,阀门关闭,即停止供水;当液面下降超过预设位置,浮球导阀开启,上腔压力小于下腔压力,阀门开启,阀门向池内供水。角型定水位阀安装方便,可省去管道弯头,节省安装空间。角型定水位阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠,成本底。浮球可随水池的高度和距度安装。

角型定水位阀安装方便,可省去管道弯头,节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠、成本低。浮球可随水池的高度和距离安装

■ 工作原理

当水池或水箱内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水。当水位上升到控制线时,浮球阀关闭.活塞下移将密封面钓闭,阀门停止供水。

■ 主要技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 使用压力(MPa) 适用介质 介质温度(℃)
0.6 0.9 0.66 0.2~1.0 洁净水 0~80
1.0 1.5 1.1
1.6 2.4 1.76

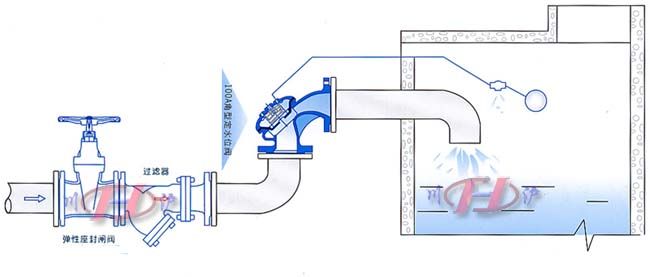

■ 安装示意图

100A角型定水位阀 示意图

■ 主要外形安装尺寸

DN 50 65 80 100 125 150 200 250 300
H 125 145 155 175 200 225 275 325 375
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
