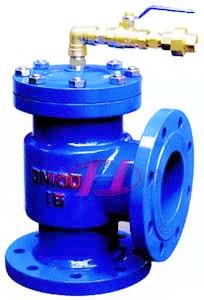

H142液压水位控制阀

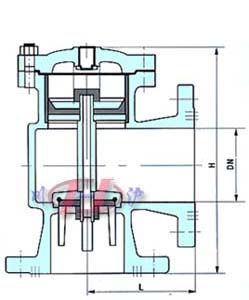

H142X液压水位控制阀 H142X液压水位控制阀 (结构图)
H142X液压水位控制阀 H142X液压水位控制阀 (结构图)

■ 产品概述

H142X液压水位控制阀,是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。

■ 工作原理

当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。

■ 性能特点

1、运用液压原理控制,结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内,可保证无水锤冲击。
3、重量轻,体积小。
4、安装维修方便。

■ 主要技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 使用压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0.05~1.0
洁净水 0~60
1.6 2.4 1.76
2.5 2.75 3.75

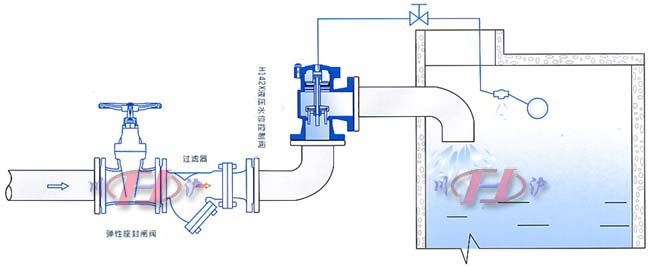

■ 安装示意图

H142液压水位控制阀 示意图

■ 主要外形安装尺寸

DN 40 50 65 80 100 125 150 200 250 300 350
L 107 115 125 135 146 165 180 215 255 285 325
H 235 243 258 280 307 358 400 490 576 663 750
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
