200X减压稳压阀

200x减压稳压阀 200x减压稳压阀(结构图)
200X减压稳压阀 200X减压稳压阀(结构图)

■ 产品概述

200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。200X减压稳压阀利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。200X减压稳压阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

■ 工作原理

阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。调节导阀弹簧即可设定出口压力。

■ 主要技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 最高进口压力(MPa) 出口可调压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 <1.0 0.09~0.8 0~80(隔膜式)
0~200(活塞式)
1.6 1.76 2.4 <1.6 0.10~1.2
2.5 2.75 3.75 <2.5 0.15~1.2

■ 主要零件材料

零件名称 零件材料
阀体/阀盖 WCB/HT200
阀座/阀盘 铜合金
密封圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

■ 安装示意图

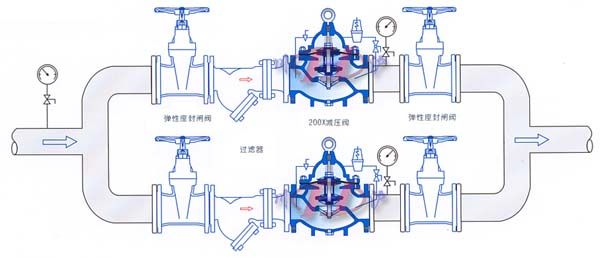

200X减压稳压阀安装示意图

■ 主要外形安装尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 179 179 179 210 210 214 245 305 365 415 510 560 658 696 735 735
H 343 343 342 395 395 405 430 510 560 585 675 730 760 840 910 910
注:由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
